Pro Rackmount System
Mac studio용 외장 케이스 및 PCle Card 확장 키트
xMac Studio
Mac Studio용 Thunderbolt-PCIe 카드 확장 기능을 갖춘 전문가용 3U 랙마운트 인클로저
전문가 워크플로우 확장에 최적화
Audio | Video | Color Grading | Photography | DITs | Event Productions | Broadcasts
워크플로우
확장되고 안전해졌습니다
Mac Studio는 놀라운 처리 능력을 제공하여 크기와 가격이 훨씬 비싼 컴퓨터보다 뛰어난 성능을 자랑하며, 다양한 포트도 갖추고 있습니다. 하지만 Mac Studio를 전문적인 워크플로우에 통합하고 기본 제공되는 연결성 이상으로 확장하려면 어떻게 해야 할까요?

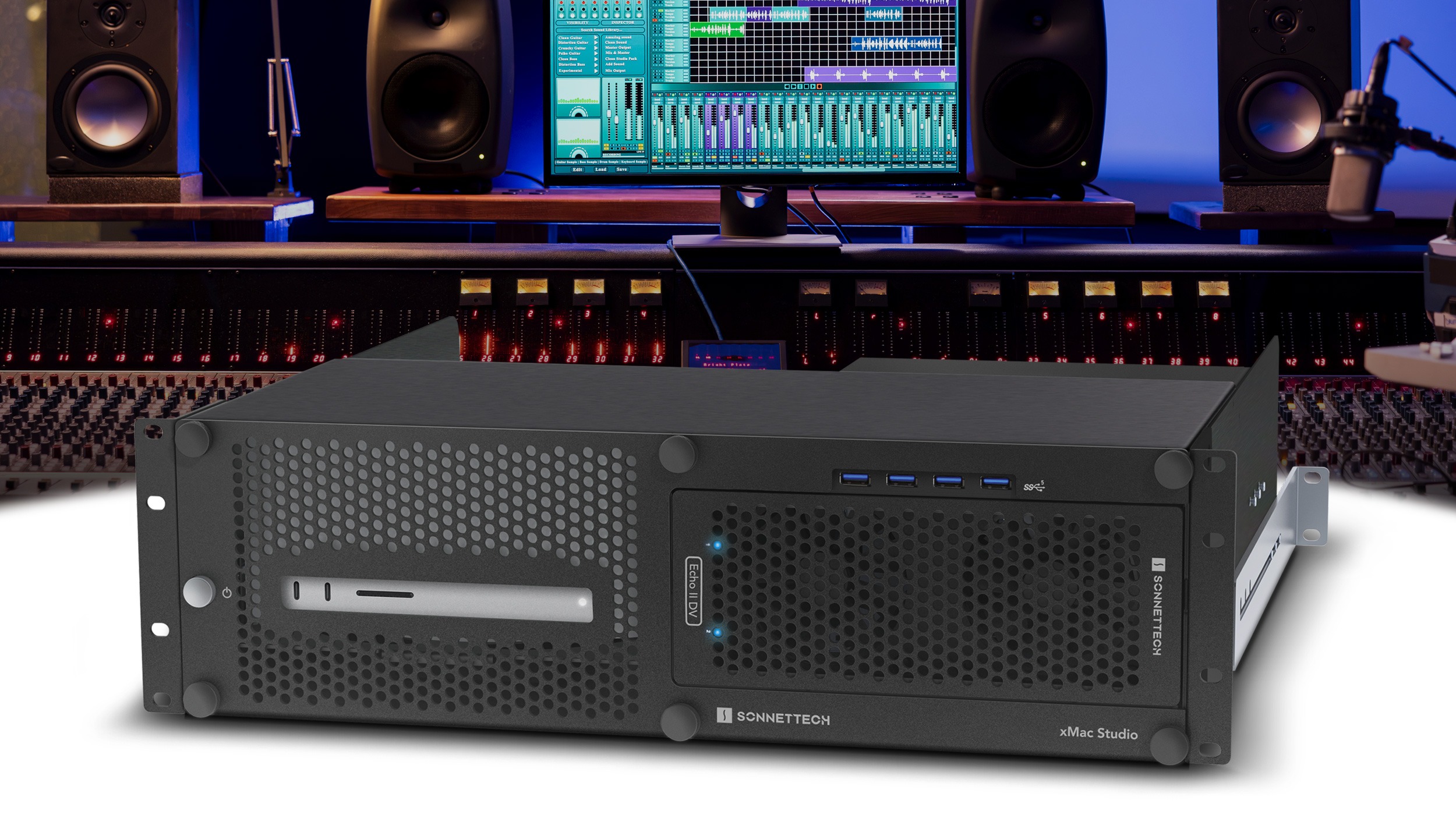

Sonnet xMac Studio는 Mac Studio를 컴팩트하고 견고한 3U 스틸 랙 마운트 케이스에 통합했으며, 다양한 오디오 및 비디오 애플리케이션 워크플로우를 지원하기 위해 옵션으로 Thunderbolt-PCIe 카드 확장 모듈을 제공합니다.
확장을 고려하여 설계되었습니다.
전문 오디오 및 비디오 카드 연결
시스템 선택
많은 크리에이티브 전문가에게 오디오 및 비디오 후반 작업 프로젝트를 처리하기 위해 특수 I/O 및 프로세싱 카드를 연결하는 PCIe 카드 확장은 선택 사항이 아니라 필수 사항입니다! Sonnet은 전문가 워크플로우의 유연성을 고려하여 xMac Studio를 설계했습니다. 필요에 가장 적합한 Thunderbolt™-PCIe 카드 확장 모듈 구성의 시스템을 선택하십시오. xMac Studio는 모듈 없이도 제공되므로 나중에 모듈을 추가하거나 기존에 보유하고 있는 호환 가능한 Sonnet 확장 모듈을 사용할 수 있습니다*.
3장 카드 확장팩

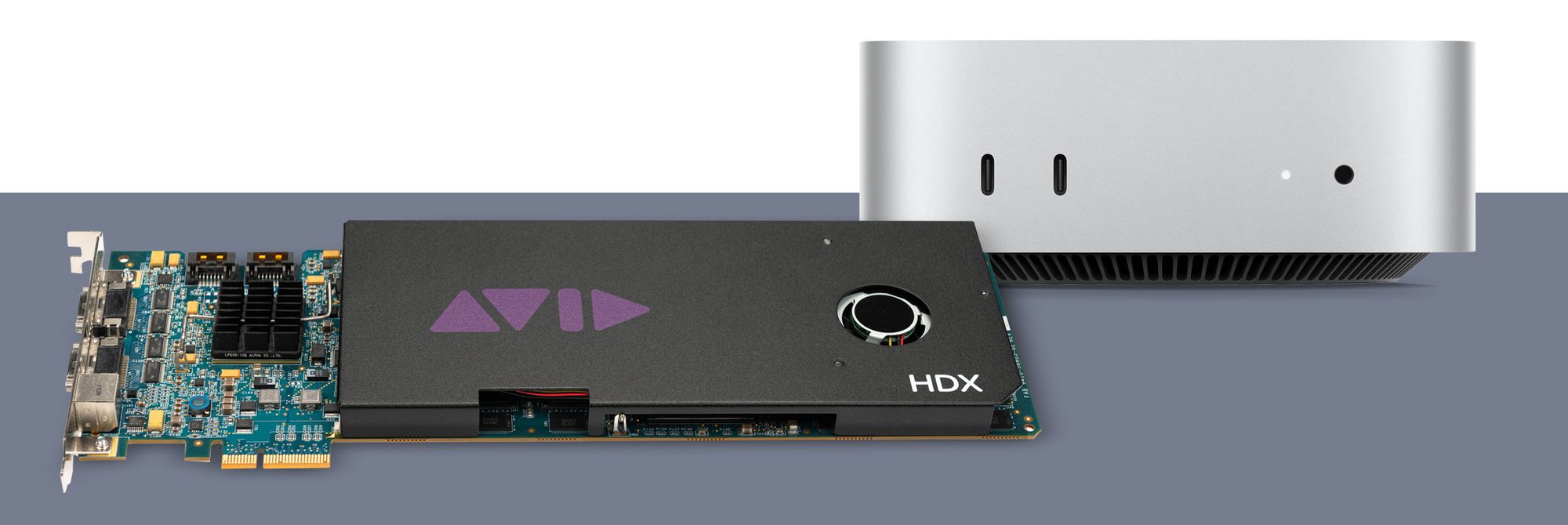

최대 3개의 Avid Pro Tools | HDX 카드를 지원합니다.

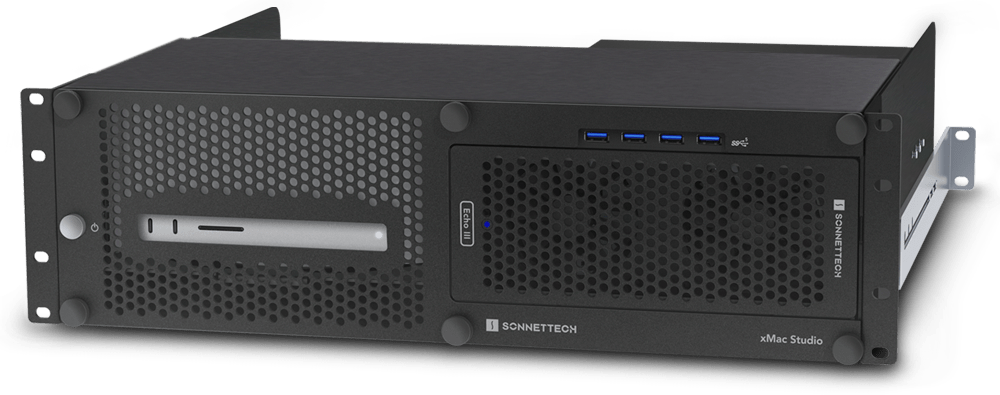

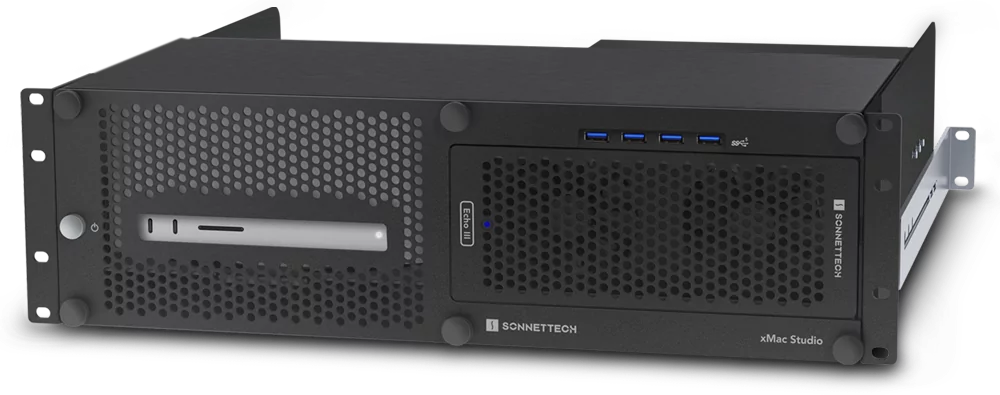

xMac Studio/Echo™ III
( Echo III 모듈이 포함된 케이스 )
PCIe 3.1 슬롯 3개
(x16 슬롯 1개와 x8 슬롯 2개, PCIe 4.0, 3.1, 2.0 및 1.1 PCIe 카드 지원)
최대 3개의 풀 사이즈,
풀 길이 PCIe 카드를 지원합니다.
4개의 40Gbps 썬더볼트 포트
400W 전원 공급 장치
(75W 보조 전원 커넥터 2개 포함)
듀얼 녹투아 저소음 팬
(정격 17dBA)
구성품: 전원 케이블, 40Gbps 썬더볼트 케이블, 썬더록-A 커넥터 잠금 장치 2개, 휴대용 SSD 장착용 접착식 자석 2개
부품 번호: XMAC-STD-III
카드 2장 확장팩
M3 Ultra 및 M4 Max Mac Studio에 이상적입니다.

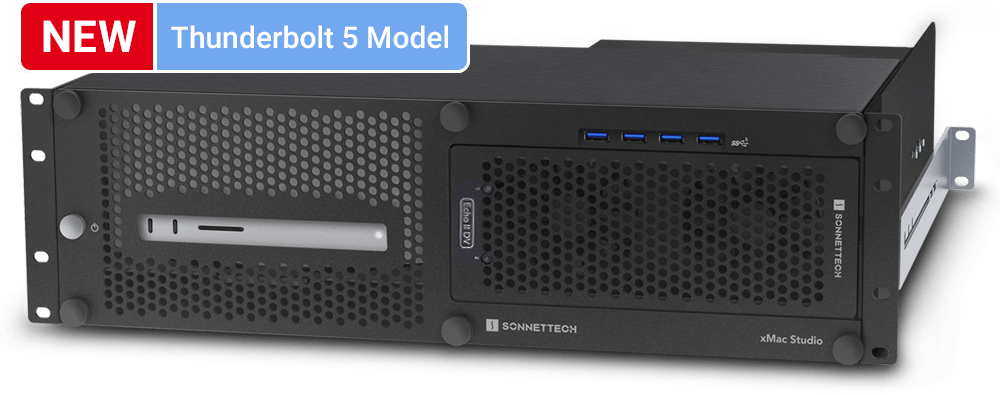

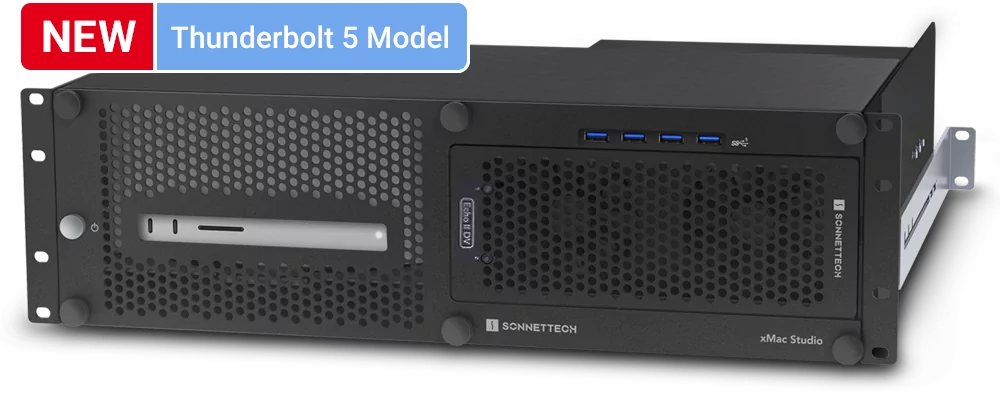

xMac Studio/Echo II DV T5
( Echo II DV T5 모듈이 포함된 케이스 )
2 x 6000MB/s 대역폭
두 개의 고대역폭 DV I/O 카드를 최대 6000MB/s 속도로 동시에 실행하세요.
PCIe 4.0 슬롯 2개
(x16 슬롯 2개, PCIe 4.0, 3.1, 2.0 및 1.1 PCIe 카드 지원)
듀얼 썬더볼트 5 호스트 인터페이스(슬롯당 1개)
(각 슬롯당 6000MB/s PCIe 대역폭)
높이와 길이가 모두 동일한 단일 너비의 PCIe 카드 두 장을 지원합니다.
80Gbps 썬더볼트 5포트 4개
400W 전원 공급 장치
(75W 보조 전원 커넥터 2개 포함)
듀얼 녹투아 저소음 팬
(정격 17dBA)
구성품: 전원 케이블, 120Gbps 썬더볼트 5 케이블 2개, 썬더록-A 커넥터 잠금 장치 2개, 휴대용 SSD 장착용 접착식 자석 2개
부품 번호: XMAC-STD-IIDVT5
카드 2장 확장팩
고성능 DV I/O 카드 2개를 지원합니다.
xMac Studio/Echo II DV
( Echo III 모듈이 포함된 케이스 )
PCIe 3.1 슬롯 2개
(x16 슬롯 2개, PCIe 4.0, 3.1, 2.0 및 1.1 PCIe 카드 지원)
듀얼 썬더볼트 호스트 인터페이스(슬롯당 1개)
(각 슬롯당 2880MB/s PCIe 대역폭)
높이와 길이가 모두 동일한 단일 너비의 PCIe 카드 두 장을 지원합니다.
4개의 40Gbps 썬더볼트 포트
400W 전원 공급 장치
(75W 보조 전원 커넥터 2개 포함)
듀얼 녹투아 저소음 팬
(정격 17dBA)
구성품: 전원 케이블, 40Gbps 썬더볼트 케이블 2개, 썬더록-A 커넥터 잠금 장치 2개, 휴대용 SSD 장착용 접착식 자석 2개
부품 번호: XMAC-STD-IIDV
선택적 카드 확장

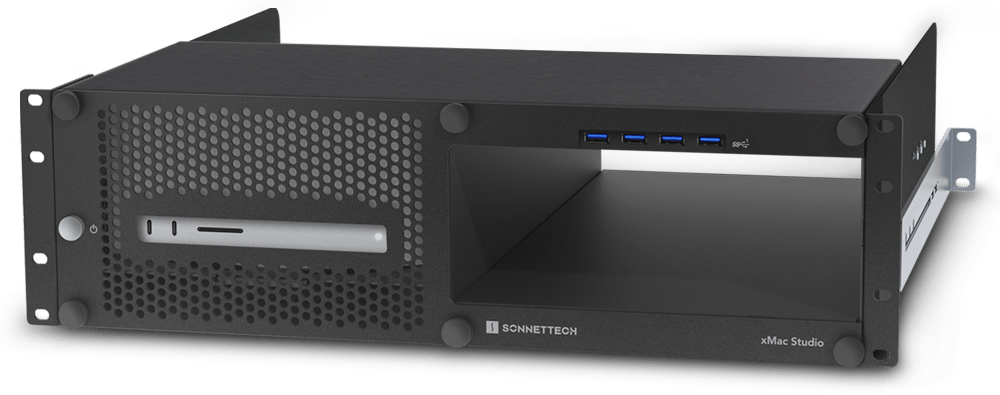

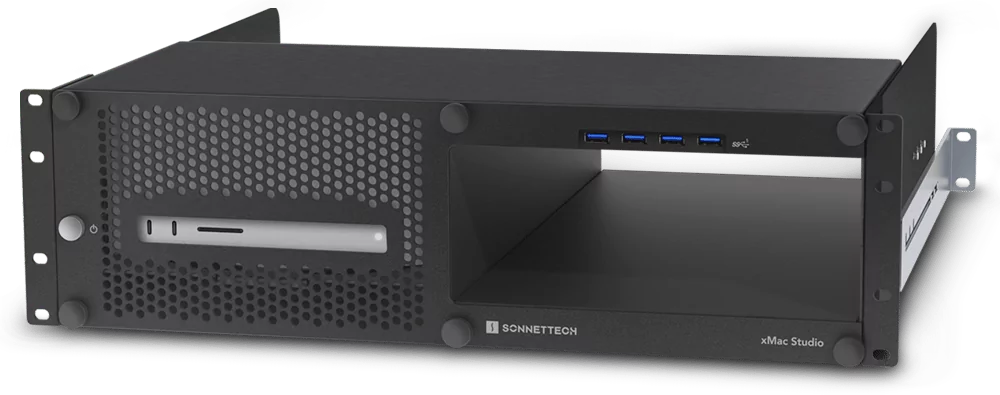

xMac Studio/모듈 없음
( 모듈이 없는 케이스 )
Echo III, Echo II DV T5 또는 Echo II DV Thunderbolt-PCIe 카드 확장 모듈용 개방형 베이가 있는 전문가용 랙마운트 인클로저
구성품: 휴대용 SSD 장착용 접착식 자석 2개
부품 번호: XMAC-STD-0
Mac Studio 컴퓨터는 인클로저 시스템에 포함되어 있지 않습니다.

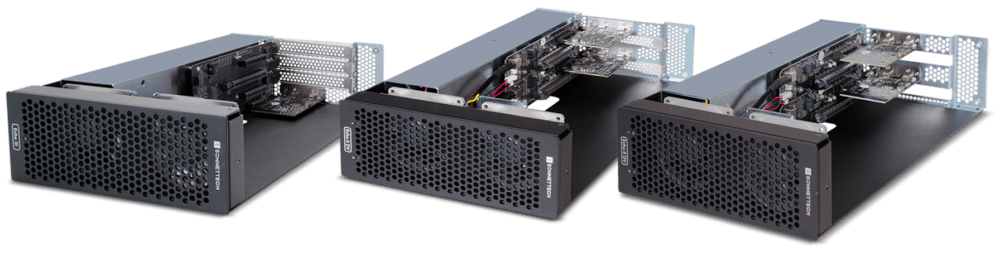

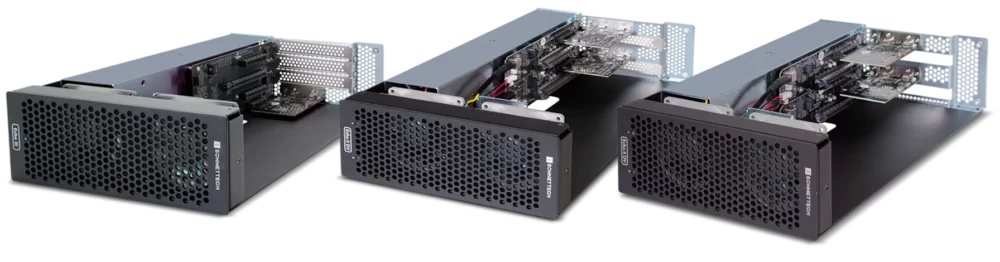

에코 확장 모듈 기능
에코 III • 에코 II DV T5 • 에코 II DV
다용도 PCle 카드 확장
로우 프로파일 하프 길이부터 풀 높이 풀 길이까지 다양한 크기의 Echo 확장 모듈은 시중에 판매되는 모든 Thunderbolt 호환 비GPU PCIe 카드를 지원합니다. 지원되는 PCIe 카드 목록은
400W 출력
내장된 400W 전원 공급 장치는 Avid Pro Tools | HDX, AJA Kona 5, Blackmagic DeckLink 4K Extreme 12G 및 DeckLink 8K Pro G2, Deltacast 12G/4C 카드와 같은 전력 소모가 많은 카드를 지원합니다. 시스템은 Mac Studio가 연결되면 자동으로 전원이 켜지고 꺼집니다.
저소음 팬
온도 조절 기능과 가변 속도를 갖춘 듀얼 녹투아 팬(정격 소음 17dBA)은 매우 조용한 작동을 제공합니다.
80Gbps 썬더볼트 인터페이스
Echo II DV T5 모듈 전용 기능 – 듀얼 80Gbps Thunderbolt 5 인터페이스는 각 PCIe 카드에 6000MB/s 의 PCIe 대역폭을 제공합니다.
40Gbps 썬더볼트 인터페이스
Echo II DV 모듈 – 듀얼 40Gbps Thunderbolt 3 인터페이스는 각 PCIe 카드에 2800MB/s의 PCIe 대역폭을 제공합니다.
Echo III 모듈 – 단일 40Gbps Thunderbolt 3 인터페이스는 설치된 PCIe 카드에 2800MB/s의 PCIe 대역폭을 제공합니다.
Echo II DV T5 및 Echo II DV 모듈의 PCIe 대역폭 성능을 최대한 활용해 보세요.
Thunderbolt Full PCle 대역

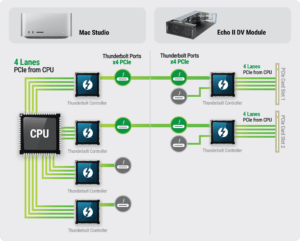

Echo II DV 모듈은 각 카드 슬롯에 별도의 Thunderbolt 인터페이스를 사용하여 두 개의 Mac Studio Thunderbolt/USB4 포트에 연결될 때 각 슬롯에 완전한 Thunderbolt PCIe 대역폭을 제공하도록 설계되었으며, 각 포트는 독립적인 PCIe 대역폭을 갖습니다.
Mac Studio computer and PCIe cards not included
제어 및 연결
Mac Studio 및 PCIe 카드 확장 모듈에 쉽게 접근 가능

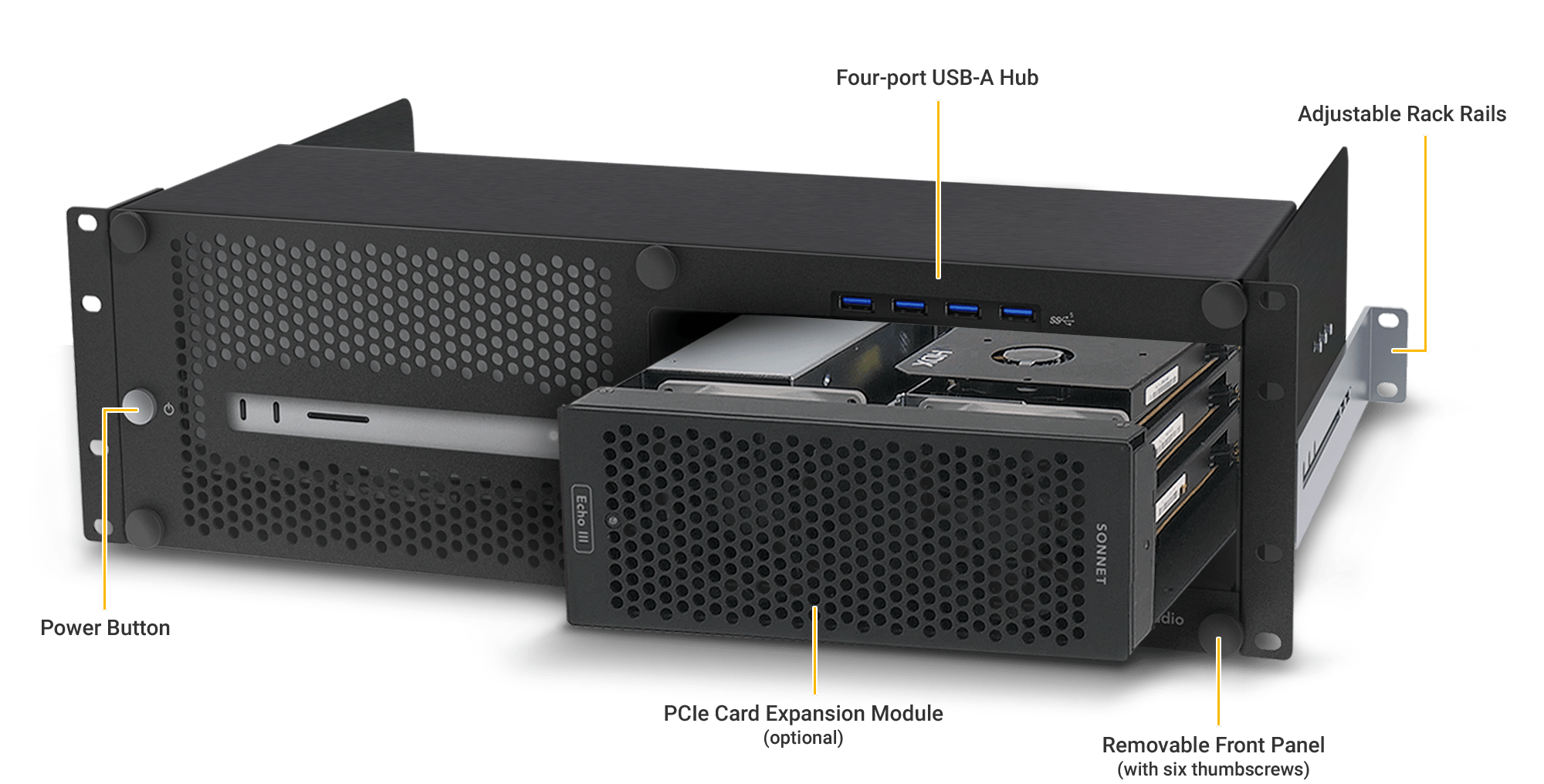

xMac Studio는 Mac Studio를 빠르고 쉽게 탈착 가능한 전면 패널 뒤에 배치합니다. 편리한 전면 패널 조작으로 전용 전원 버튼으로 컴퓨터를 켜고, 4포트 USB-A 허브를 통해 USB 장치를 연결하고, Studio의 전면 포트와 SD 카드 슬롯에 접근할 수 있습니다. Echo PCIe 카드 확장 모듈을 장착한 경우, 후면 패널의 잠금 나사 3개를 풀어 전면 패널을 제거하지 않고도 모듈과 PCIe 카드를 쉽게 분리하여 사용할 수 있습니다. xMac Studio는 컴퓨터를 케이스에서 분리하지 않고도 케이블을 연결하고 분리할 수 있도록 설계되었습니다.
xMac Studio는 대부분의 구성(랙 유형 및 랙 내 위치에 따라 다름)에서 일반적인 Wi-Fi 및 Bluetooth 무선 작동을 지원하므로 무선 장치와 iOS 장치 제어 앱을 사용할 수 있습니다.

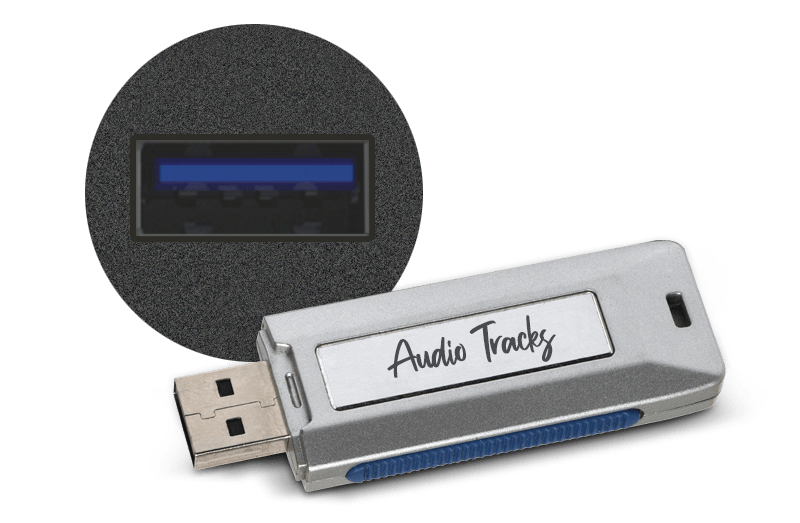

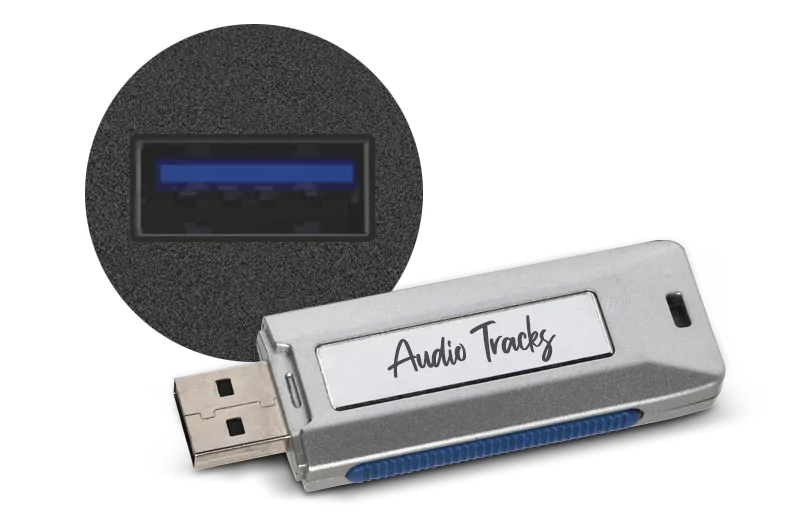

전면 USB-A 포트로
촬영 중단 없이 동료와 USB-A 플래시 드라이브를 교환할 수 있습니다.
주요 특징
Mac Studio를 위한 랙마운트
작고 견고한 강철 케이스 안에 한 개 또는 두 개의 Mac Studio 컴퓨터를 보호합니다.
안전한 휴대성
Mac Studio의 이동이 필요할 순간에 안전하게 고정할 수 있는 9.5인치 깊이의 마운팅과 견고한 고무쿠션을 통해 RackMac Studio를 휴대용 랙 및 얕은 몰드 랙 케이스에 사용할 수 있습니다.
간편한 컴퓨터 연결
탈착식 전면 패널은 나비 나사로 고정되어 있어 도구 없이 쉽게 설치하고 연결할 수 있습니다.
전후방 공기흐름 관리
각 Mac Studio를 통해 직접적으로 공기 흐름을 제어하여 인클로저가 2개의 다른 랙 장착 구성 요소 사이에 장착된 경우에도 통풍이 잘 되는 책상 위 처럼 랙에서도 시원하게 작동합니다.
전면 패널 전원 스위치 및 USB 포트
전면 패널 버튼을 사용하여 Mac Studio 후면에 장착된 전원 스위치를 쉽게 조작할 수 있습니다, 또한 USB-A 포트를 사용하여 USB 주변 기기를 각 컴퓨터에 연결할 수 있습니다.
서버룸 안에서 이상적으로 사용 가능
3U 높이와 표준 장착 구멍으로 모든 표준 서버 랙에 쉽게 설치할 수 있습니다.
오픈 슬롯과 포트 연결
컴퓨터의 SD 카드 슬롯과 전면 및 후면 패널 포트에 대한 액세스 제공으로 케이블을 쉽게 연결하고 분리할 수 있습니다.
저장 공간
각 Mac Studio 아래에 위치한 덮개가 있는 구멍 뒤에는 Thunderbolt 또는 USB SSD(별도 판매) 2개를 제자리에 고정할 수 있는 접착식 자석이 포함되어 있습니다.
Sonnet 지원
1986년 남부 캘리포니아 오렌지 카운티에서 설립된 소넷은 기술 및 엔지니어링의 중심지로 오랫동안 인정받아온 이 지역에서 거의 40년 동안 혁신의 최전선에 서 왔습니다. 소넷은 맥, 윈도우 및 기타 업계 표준 컴퓨터의 성능과 연결성을 확장하는 수상 경력에 빛나는 제품들을 선보여 왔습니다. 많은 팀원들이 20년 이상 회사에 재직하며 현재 제품은 물론 과거 제품에 이르기까지 탁월한 전문성을 보유하고 있습니다. 기술 지원이 필요할 때 언제든 저희 숙련된 직원들이 필요한 도움을 제공해 드릴 것입니다.
시원한 설계
통기성 유지 – Mac Studio 컴퓨터의 열 설계 지원
RackMac Studio는 랙 안의 뜨거운 공기를 가두지 않고, 순환되는 열 설계를 지원하여 Mac Studio 컴퓨터를 책상 위에서 사용하는 것처럼 시원하게 제품을 사용할 수 있습니다. 인클로저의 전면 패널에 있는 환기 구멍과 각 컴퓨터 아래에 밀폐된 챔버는 컴퓨터가 시원한 공기를 흡입할 수 있도록하며 완전히 개방된 후면을 통해 방해받지 않고 따뜻한 공기를 후면으로 배출합니다.
SSD 드라이브를 위한 공간
각각의 Mac Studio 컴퓨터에 최대 3개의 썬더볼트 또는 USB SSD 드라이브를 보호
RackMac Studio는 각각의 Mac Studio 아래에 3개의 썬더볼트 또는 USB SSD(별매품)를 수용할 수 있는 최대 가로 3.2인치, 세로 0.75인치의 공간을 제공합니다. 후면의 엑세스 패널을 간단히 제거하고 제공된 접착식 자석을 SSD 바닥에 붙인 후, SSD를 컴퓨터를 연결하고 패널을 다시 설치하면 됩니다. 이 공간은 다른 얇은 버스 전원 장치에도 적합합니다.
안전한 휴대성
이동이 간편한 워크플로우
이동하면서 워크플로우를 수행해야 하나요? RackMac Studio는 이동 솔루션에 완벽합니다.
RackMac Studio는 이동 중에 Mac Studio 컴퓨터를 단단하게 고정할 수 있는 견고한 고무 쿠션과 9.5인치 깊이의 마운팅이 있어 Gator Cases의 얕은 몰딩 랙 케이스 또는 SKB Cases의 플라이 랙을 포함한 대부분의 모든 이동용 랙 사용에 이상적인 제품입니다.
PCIe 카드 썬더볼트 확장 옵션
PCIe 카드를 3개 이상 연결해야 합니까?

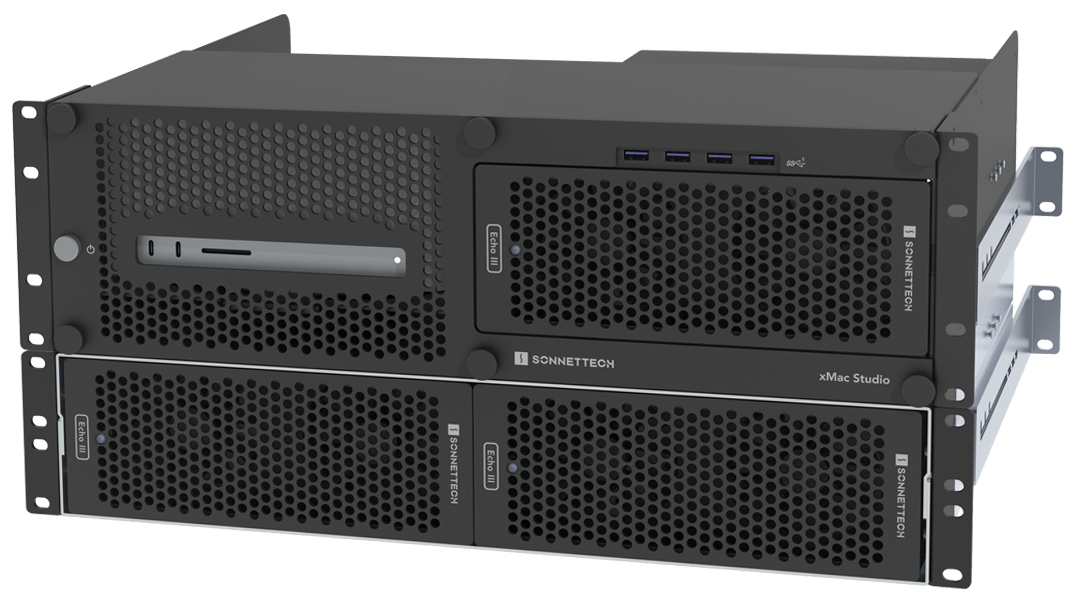

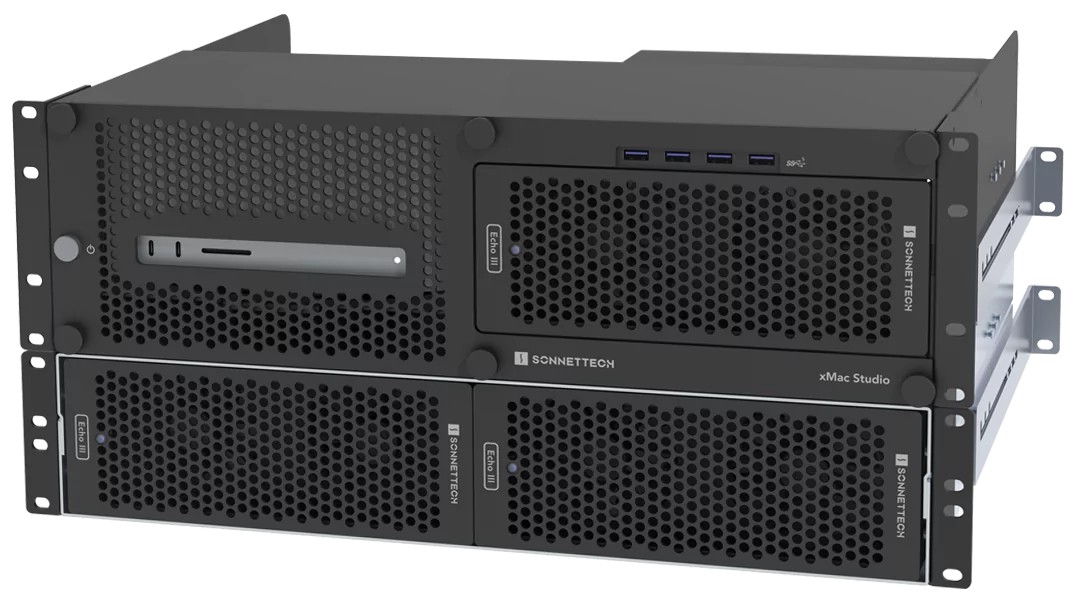

xMac Studio/Echo III Rackmount
Mac Studio 컴퓨터에는 각각 자체 버스를 지원하는 4개 또는 6개의 Thunderbolt 포트가 장착되어 있어 포트별로 최대 PCIe 대역폭을 제공합니다. 3개 이상의 PCIe 카드 또는 여러 개의 고대역폭 카드가 필요한 워크플로우의 경우, xMac Studio/Echo III 시스템은 추가 Echo III Module이 포함된 Echo III Rackmount 시스템을 통해 확장을 지원하며 , 5U의 랙 공간에 최대 9개의 전문가용 PCIe 카드를 연결할 수 있습니다. 더 많은 확장이 필요하고 랙 용량이 충분한 경우, 추가 확장 시스템을 장착할 수 있습니다.
대역폭을 많이 차지하는 PCIe 카드 4개를 연결해야 하나요?

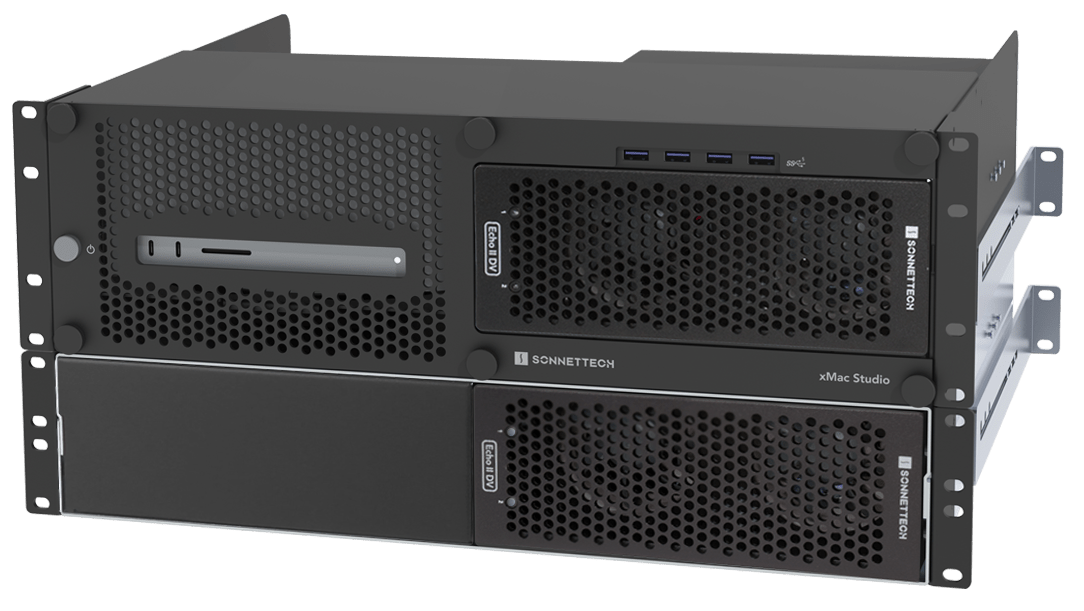

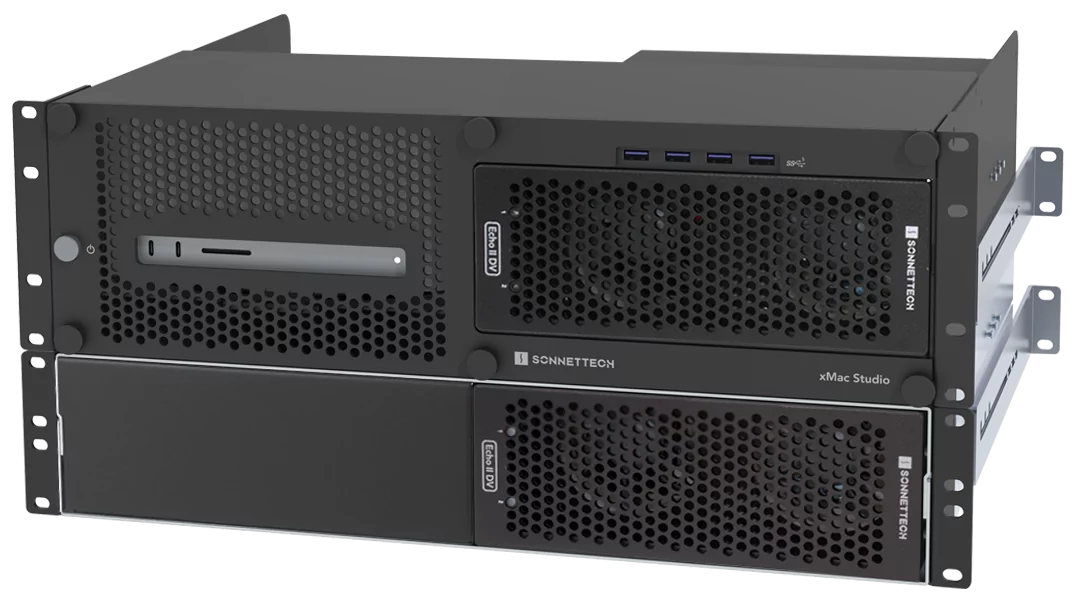

xMac Studio/Echo II DV T5 + Echo II DV T5 Rackmount
M3 Ultra 및 M4 Max Mac Studio용
그 외 모든 Mac Studio 모델의 경우
포트당 40Gbps 썬더볼트 버스를 제공하는 아키텍처의 장점을 활용해 보세요. xMac Studio/Echo II DV 시스템을 선택한 후, Echo II DV 랙마운트 시스템을 추가하여 Thunderbolt 4/USB4 포트가 장착된 Mac Studio로 최대 성능을 확장할 수 있습니다.
두 대의 Mac Studio에 PCIe 카드를 연결해야 하나요?

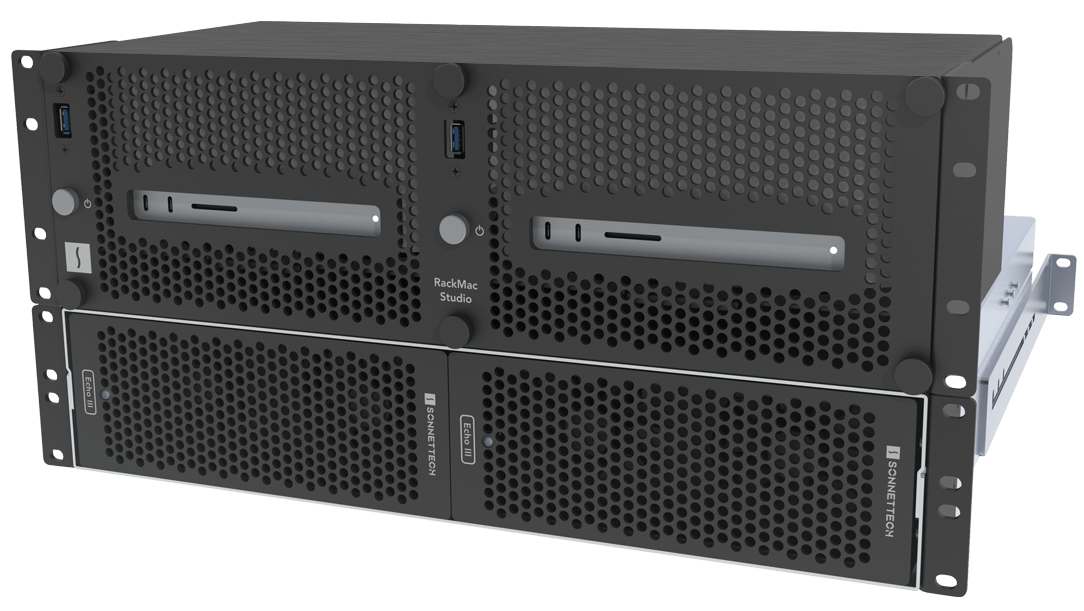

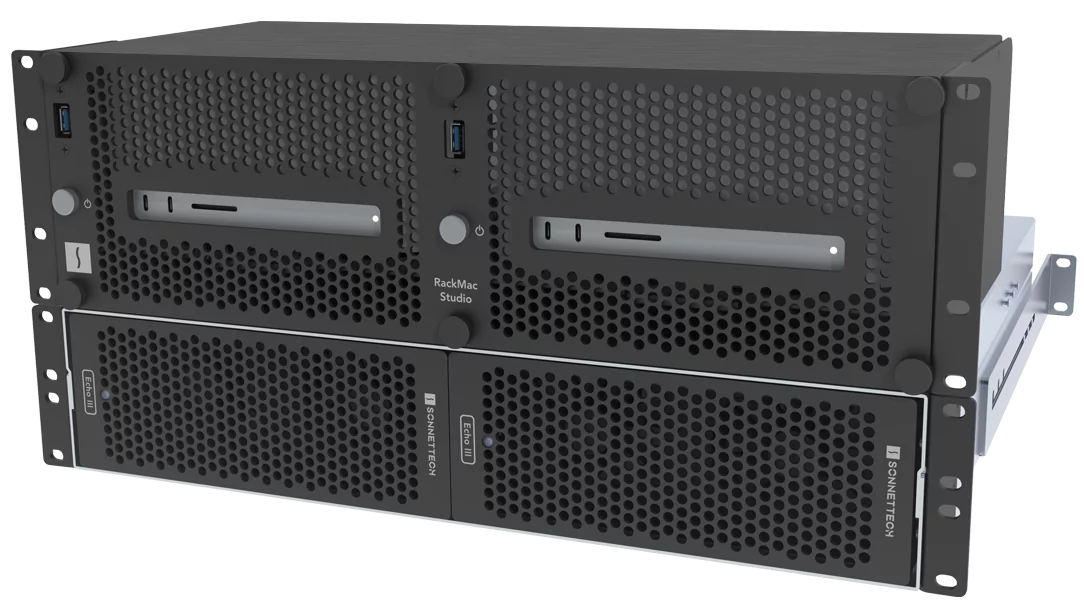

RackMac Studio 인클로저 + Echo III Rackmount
두 대의 Mac Studio 컴퓨터에 PCIe 카드 확장 슬롯을 추가해야 하는 경우, RackMac Studio 3U 랙마운트 인클로저를 선택하고 추가 Echo III 모듈 로 구성된 Echo III Rackmount 시스템을 추가하면 됩니다 . 각 모듈은 별도의 Mac Studio에 연결되며, 이 모든 구성은 단 5U의 랙 공간에 설치할 수 있습니다.
