AVX24-4 미디어 허브
보고, 통제하고, 신뢰하라
IP 미디어 워크플로우를 관리하는 가장 쉬운 방법
Kiloview의 차세대 IP 및 미디어 관리 플랫폼인 AVX24-4 Media HUB 는 AV-over-IP 워크플로우를 간소화하고 시각화하며 향상시키도록 설계되었습니다. 중앙 미디어 허브로서 시각화된 네트워크 토폴로지, 지능형 진단, NDI 최적화 라우팅 및 중앙 집중식 장치 관리를 하나의 컴팩트한 시스템에 통합합니다.
킬로뷰의 광범위한 AV 전문 지식과 전문적인 IT 배경을 활용하여 개발된 AVX24-4 미디어 허브는 DHCP, IGMP 스누핑, QoS 우선순위 지정, VLAN 및 기타 AV 네트워크 전략을 지원하는 사전 구성된 최적화된 네트워크 아키텍처를 제공하여 원활한 NDI 라우팅 및 PTP 동기화를 통해 방송급 안정성을 보장합니다 .
지능형 진단, 실시간 모니터링 등의 기능을 통해 네트워크 상태를 즉시 파악할 수 있으며, 직관적인 제어와 KiloLink 서버 통합으로 대규모 운영을 빠르고 간편하게 수행할 수 있습니다. 견고한 하드웨어, 이중 전원 공급 장치 및 고급 냉각 시스템은 지속적이고 안정적인 작동을 보장합니다.
AVX24-4 Media HUB는 복잡한 IP AV 인프라를 간단하고 효율적이며 시각화된 워크플로로 전환하여 IT 복잡성과 AV 운영 간의 격차를 해소하고 스튜디오, 제작 센터 및 기업 환경에서 전문 IP 미디어 네트워크를 효율적으로 관리할 수 있도록 지원합니다.
AVX24-4 미디어 허브를 사용하면 다음과 같은 작업을 수행할 수 있습니다.
직관적인 토폴로지 시각화로 네트워크를 명확하게 확인하세요.
원활한 전환 및 라우팅으로AV 스트림을 자신 있게 제어하세요.
안정적인 NDI 전송, PTP 동기화 및 하드웨어 수준 모니터링으로 시스템을 신뢰하세요.
AV 네트워크를 명확하게 보고, 관리하고, 모니터링하세요.
AVX24-4 미디어 허브는 AV-over-IP 네트워크의 실시간 시각적 지도를 제공하여 장치, 연결 및 포트를 하나의 통합된 화면에서 보여줍니다. 시스템을 이해하고, 문제를 신속하게 찾아내고, 지도에서 직접 조치를 취할 수 있습니다.

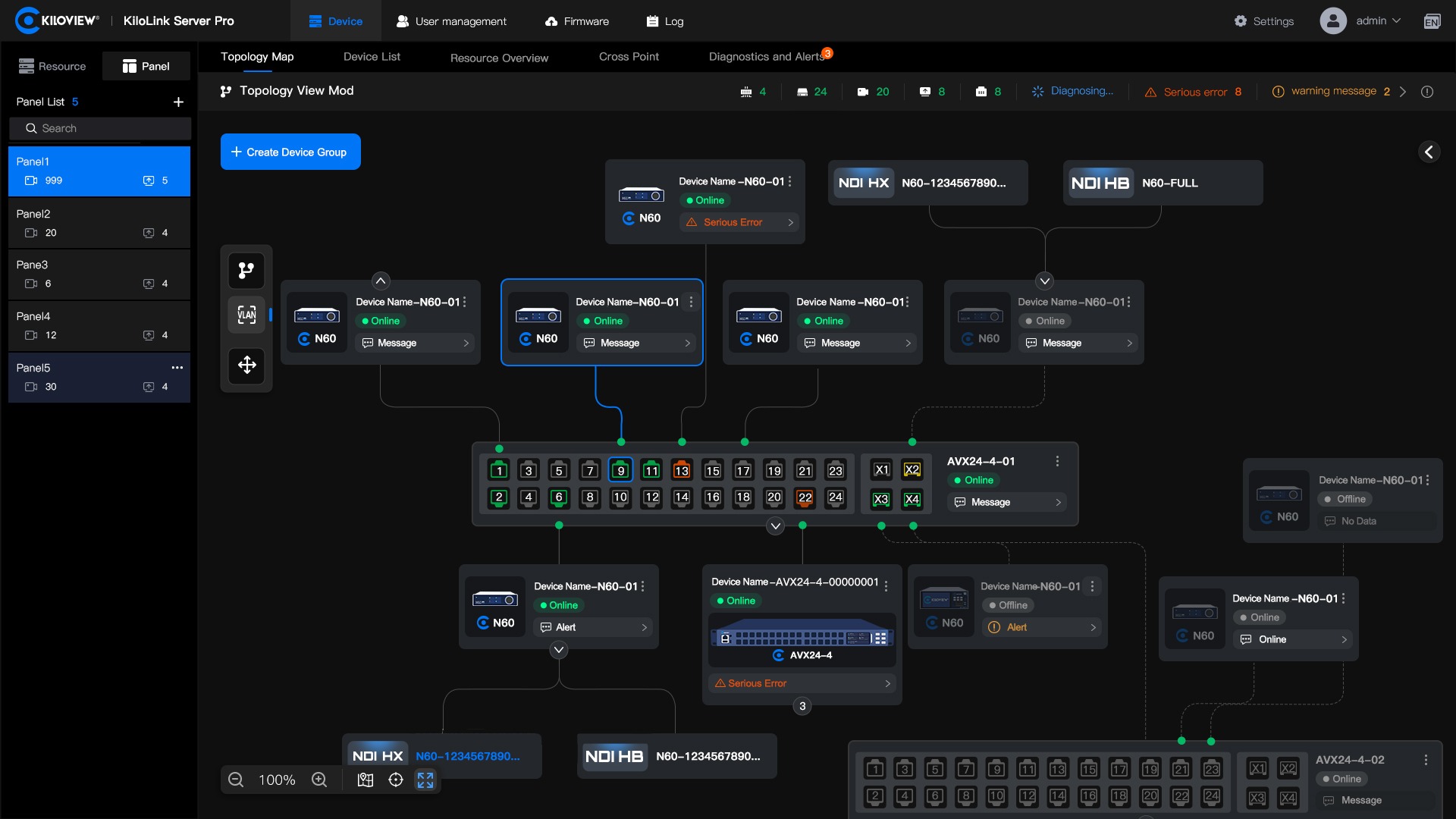

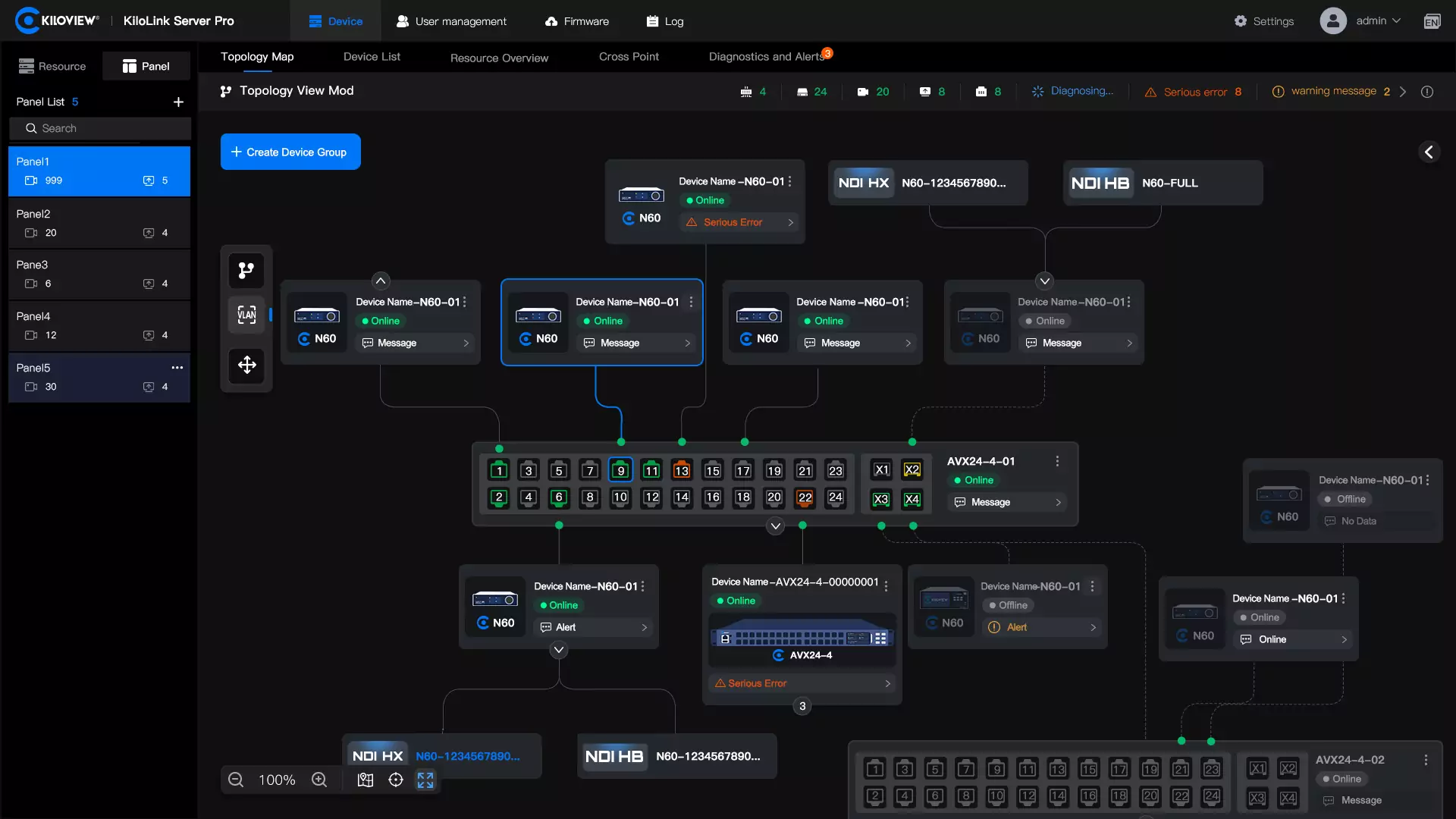

실시간 네트워크 토폴로지 보기
소규모 또는 대규모 구축 환경에 맞춰 모든 연결된 AV 장치를 확대/축소 가능한 대화형 레이아웃으로 표시합니다.
기기 수준 가시성
각 장치는 이름, 모델, 작동 상태 및 연결 경로를 표시하여 신호 흐름을 쉽게 추적할 수 있도록 합니다.
토폴로지-포트 매핑
각 장치를 해당 스위치 포트에 시각적으로 연결하여 케이블 연결 상태를 신속하게 확인하고 포트 수준의 문제를 식별할 수 있습니다.
지도에서 직접 제어
시각적 상태 표시기 및 경고
이러한 시각화 기반 관리 접근 방식은 복잡한 AV-over-IP 시스템에서 운영을 단순화하고 유지 관리성을 향상시키며 신뢰성을 높입니다.

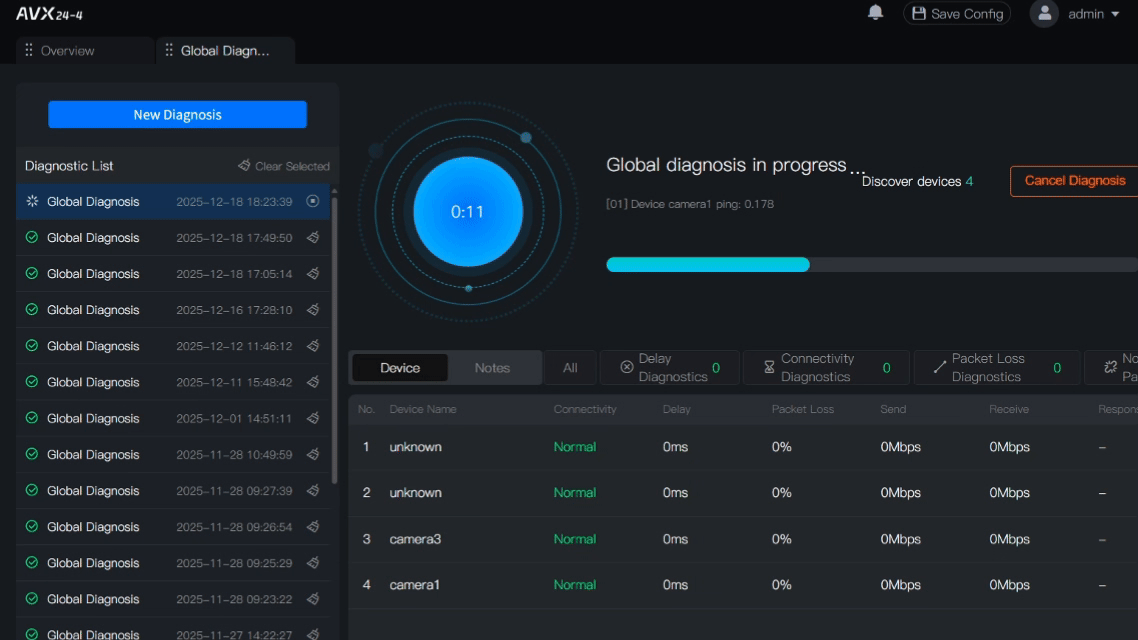

지능형 진단 및 모니터링으로 네트워크 문제를 즉시 진단하고 해결합니다.
AVX24-4 미디어 허브는 AV 네트워크에 대한 확신을 제공합니다. 빠르고 유연한 네트워크 가시성과 인텔리전스를 제공하여 AV 네트워크가 중단 없이 완벽하게 연결되고 최상의 성능을 유지하도록 보장합니다 .
- 다양한 진단 옵션 : 원클릭, 전체 또는 단일 장치 진단을 통해 빠르고 유연한 네트워크 분석을 수행할 수 있습니다.
- 지속적인 네트워크 모니터링 : 실시간 SNMP 기반 모니터링은 링크 상태, 지연 시간 및 처리량을 추적하고 색상으로 구분된 피드백과 자동 로그를 제공합니다.
- 자동 문제 감지 : 이상 징후는 시각적으로 표시되며, 엔드 투 엔드 분석을 통해 완벽한 연결성을 보장합니다.
타협 없는 완벽한 NDI 라우팅을 경험해 보세요.
AVX24-4 미디어 허브는 서브프레임 스위칭을 통해 방송급 저지연 NDI 라우팅을 제공하여 복잡한 AV 네트워크 환경에서도 스트림 간의 원활하고 안정적이며 끊김 없는 전환을 보장합니다.
우선순위 스트림 전송 : 중요 NDI 신호는 QoS 최적화를 통해 자동으로 우선순위가 지정됩니다.

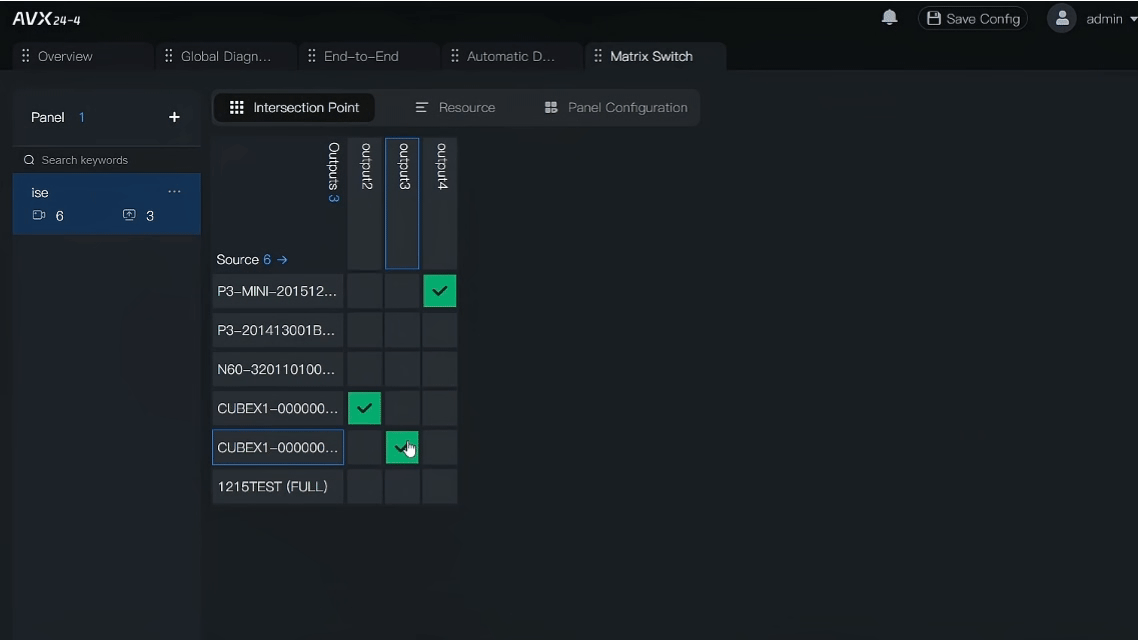

유연한 매트릭스 스위칭 : 모든 NDI 매핑을 위한 깔끔하고 시각적인 크로스포인트 인터페이스.
직관적인 사전 설정 라우팅 : 시각적 사전 설정을 사용하여 소스를 손쉽게 드래그 앤 드롭하고, 프로필을 저장하거나 불러와 빠르고 반복 가능한 워크플로우를 구축할 수 있습니다.

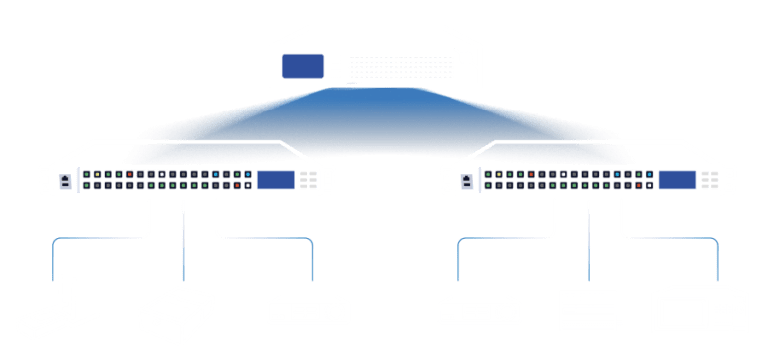

KiloLink 서버로 AV 네트워크를 확장하세요
AVX24-4 미디어 허브는 여러 장치를 연결하여 AV 네트워크를 손쉽게 확장할 수 있도록 해주며, 전체 대역폭을 향상시키고 이중화를 강화하여 더욱 안정적인 작동을 보장합니다.
KiloLink 서버와 함께 사용하면 모든 AVX 장치와 연결된 장치가 단일 중앙 집중식 보기에서 표시되어 완벽한 네트워크 토폴로지를 구축하고 손쉽게 관리할 수 있습니다. 이를 통해 대규모 배포를 간단하고 직관적이며 완벽하게 제어할 수 있습니다.

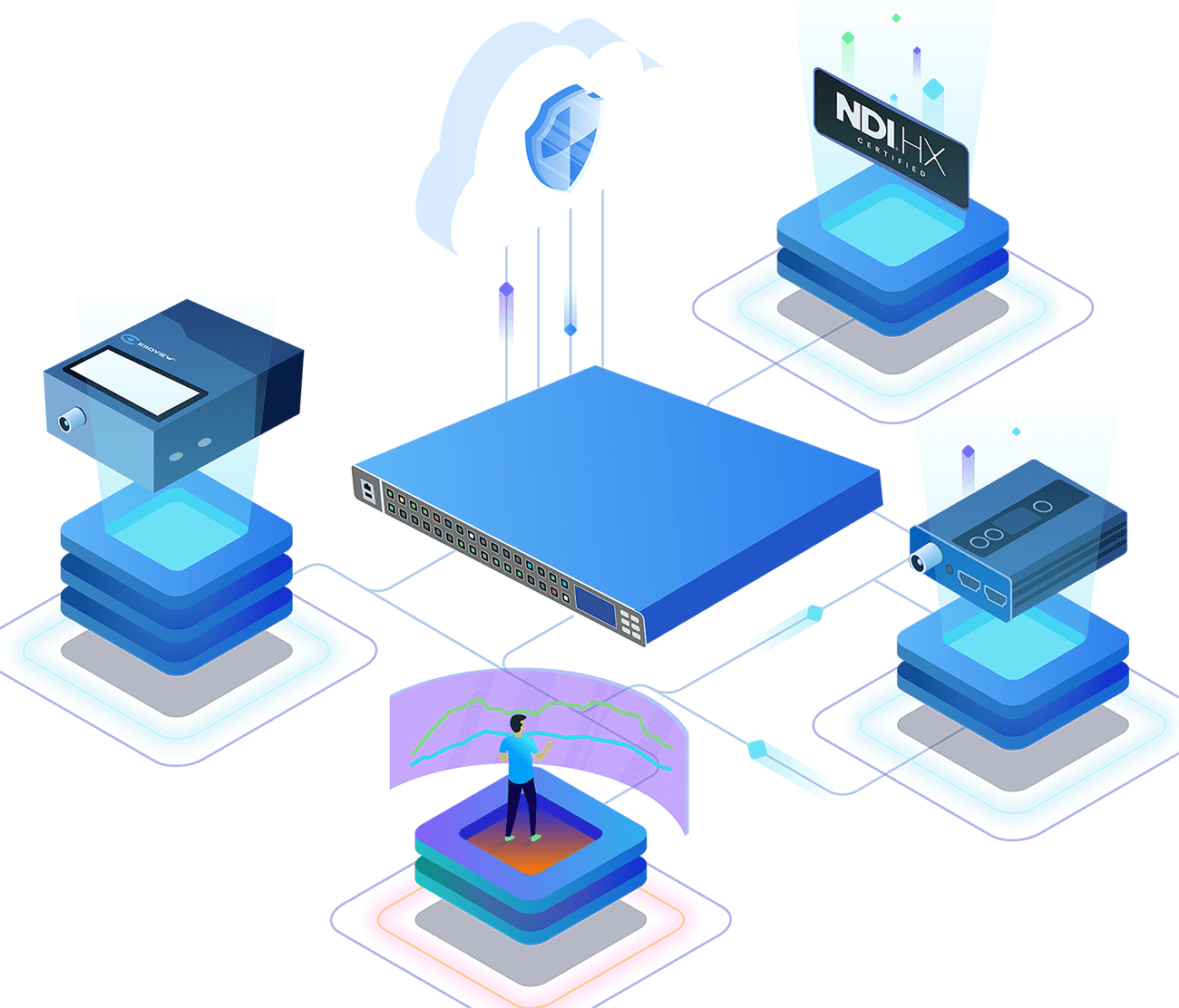

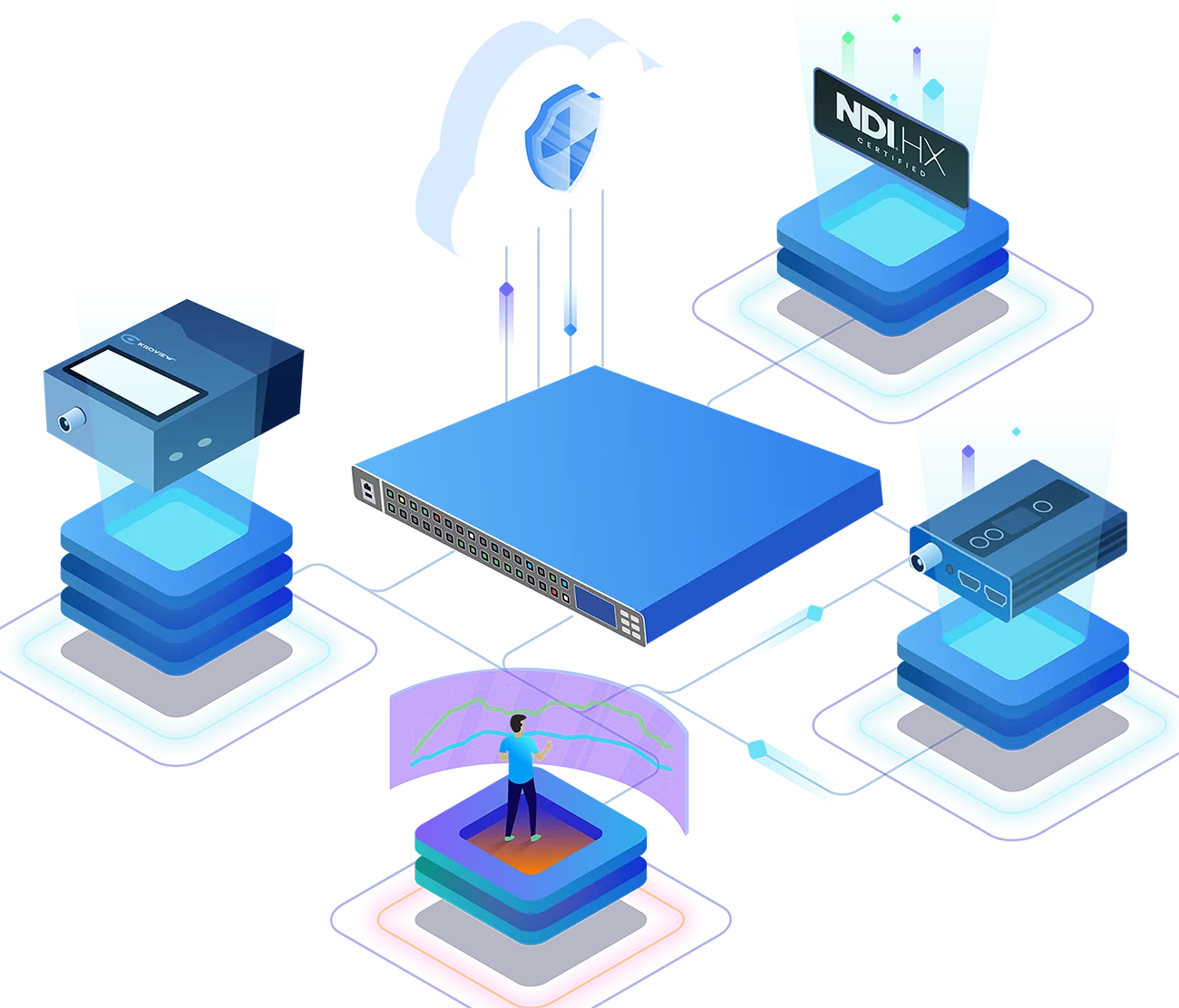

누구나 쉽게 AV 기기를 관리할 수 있습니다.
추가 기능

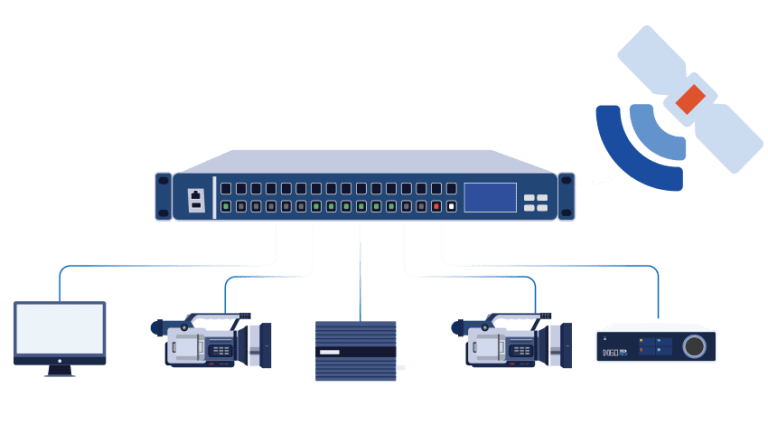

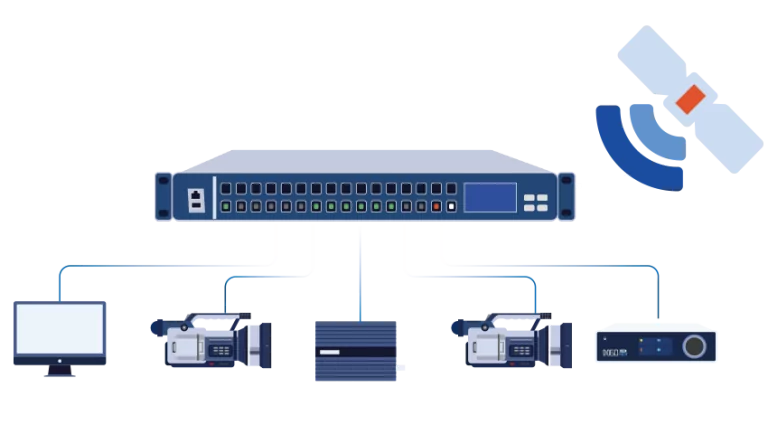

정밀 시간 동기화 – PTP 기반 마이크로초 정확도
AVX24-4 미디어 허브는 IEEE 1588-PTP 표준을 활용하여 연결된 모든 장치에서 1마이크로초 미만의 동기화를 제공함으로써 멀티 카메라 및 멀티 소스 워크플로우를 완벽하게 정렬합니다. 이를 통해 끊김 없이 완벽하게 동기화된 오디오와 비디오를 구현하여 방송 준비가 완료된 매끄러운 프로덕션을 제작할 수 있습니다.

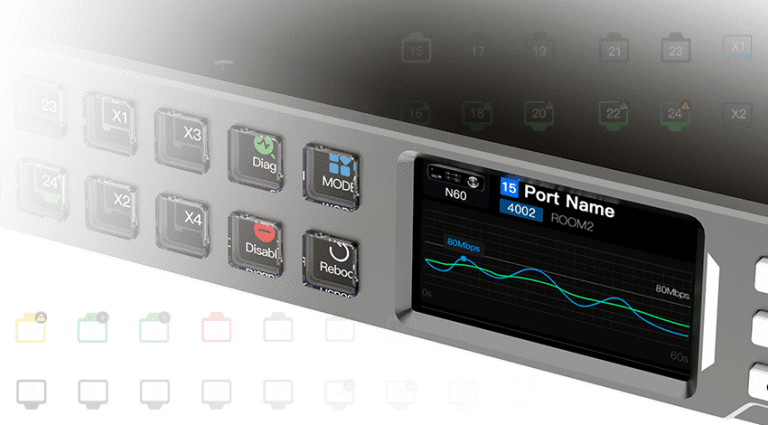

손끝에서 간편하고 쉽게 제어하세요
AVX24-4 미디어 허브는 내장형 물리적 제어 패널을 통해 PC 없이도 빠르고 간편하게 조작할 수 있습니다. 22인치 고해상도 LCD와 32개의 사용자 지정 가능한 버튼은 명확한 피드백과 주요 기능에 대한 빠른 접근을 제공합니다.
모든 기능을 손쉽게 사용할 수 있어 포트 및 시스템 상태를 모니터링하고, 패널에서 경로를 변경하고, 오디오와 함께 비디오를 실시간으로 미리 볼 수 있습니다. AVX24-4 미디어 허브는 일상적인 AV 운영을 빠르고 안정적이며 신뢰할 수 있게 유지해 줍니다.

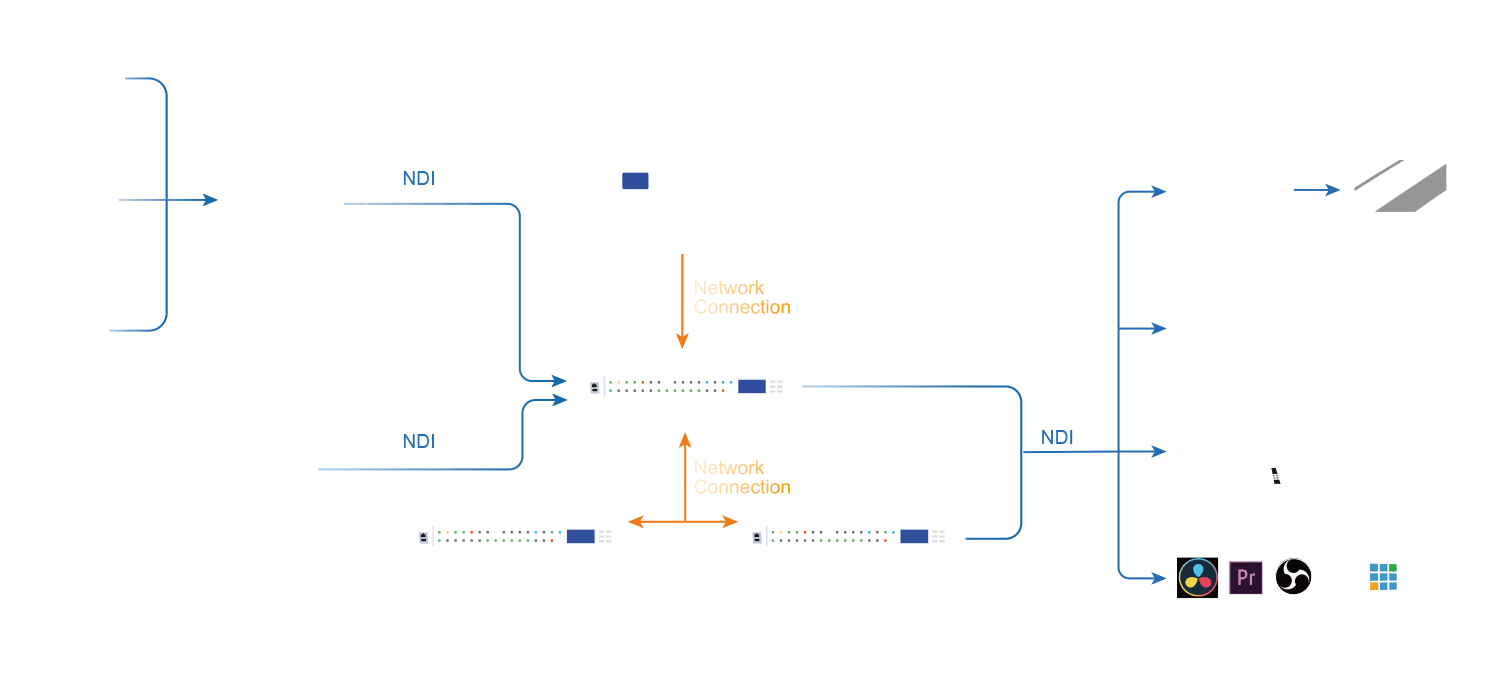

응용 프로그램
AVX Media Hub는 다중 카메라 스튜디오, 라이브 이벤트, 콘서트 및 공연, 기업 회의, 원격 강의, 수술 생중계, 교회, 대규모 행사 등 저지연, 고신뢰성 전문 IP 미디어 네트워크가 필요한 다양한 환경에 이상적입니다.

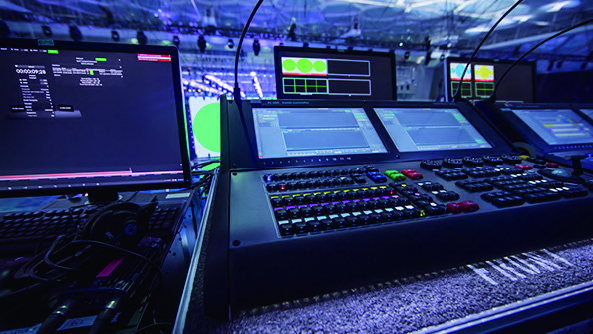

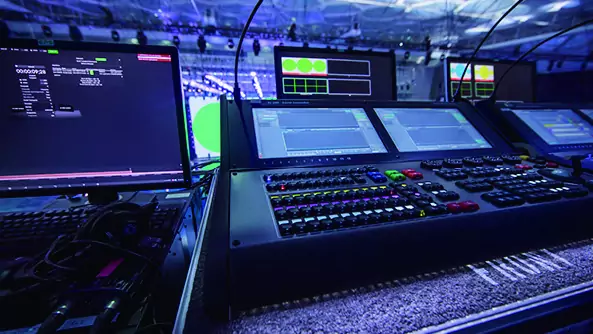

라이브 스튜디오 제작
기업 회의
원격 수업
수술 방송
스포츠 이벤트

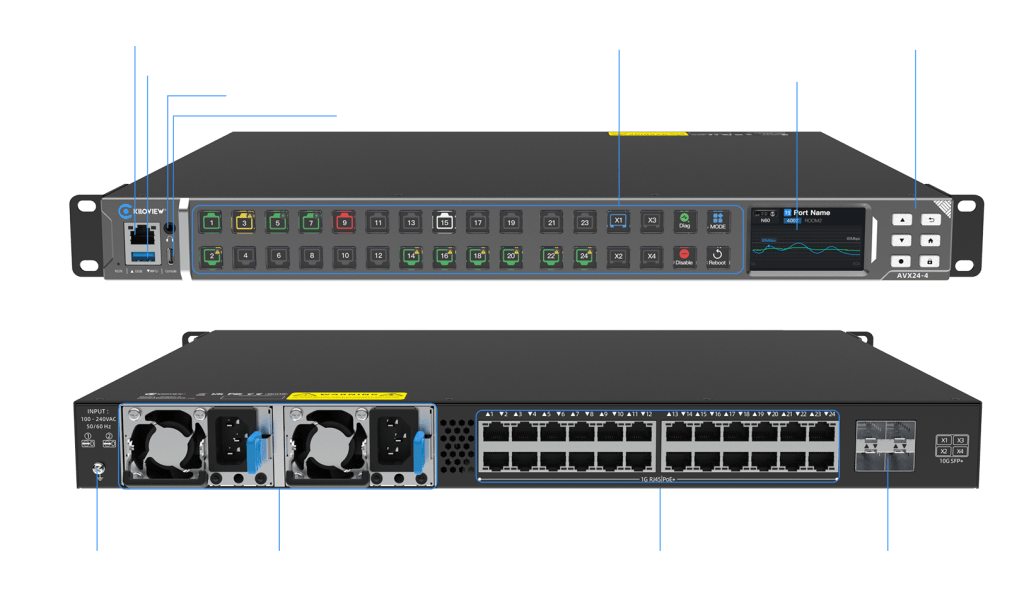

인터페이스
스펙
| 모델 | AVX24-4 |
|---|---|
| 디스플레이 | 498*280 (16:9) LCD 화면 |
| 비디오 포트 | 1×3G-SDI 1×HDMI 1.4b 1×USB-A |
| 기능 키 | 6개의 기본 키(위, 아래, 확인, 뒤로, 홈, 잠금) |
| 32개의 시각적이고 편집 가능한 크리스탈 버튼 | |
| 인터페이스 | USB 3.0 타입-C 포트 1개 |
| USB 3.0 타입 A 포트 1개 | |
| 3.5mm 헤드폰 출력 단자 1개 | |
| 1개의 RJ45 OOB(대역 외 관리) 포트 | |
| 24개의 RJ45 기가비트 포트와 PoE(IEEE 802.3at ≥30W)를 완벽하게 지원합니다. | |
| 4개의 10G SFP+ | |
| 냉각 | 능동형 팬 냉각 방식의 금속 방열판 |
| Power Supply | 이중화된 920W (핫스왑 가능) |
| Management | 로컬 콘솔 및 HTTP/HTTPS 웹 인터페이스 |
| MAC 주소 테이블 | 32,000개 항목(32,768개) |
| VLAN 지원 | 4K (4096) |
| 패킷 버퍼 | 32MB |
| Switching Capacity | 226Gbps |
| Forwarding Rate | 168.14 Mpps |
| 1588 Version | V2.1 |
