MAX DV Performance
Echo II DV Desktop
Thunderbolt 포트가 있는 컴퓨터용 PCIe 카드 확장 시스템
데스크탑 2슬롯 듀얼 Thunderbolt 인터페이스
Create a Desktop Broadcast Studio
대역폭을 많이 사용하는 프로용 PCIe 카드 두 개를
썬더볼트 포트가 있는 컴퓨터에 연결하기
최신 휴대용, 미니 데스크톱 또는 올인원 컴퓨터를 워크플로우에 사용하는 크리에이티브 전문가이신가요? 지금쯤이면 온보드 처리 능력만으로는 작업을 완수하기에 충분하지 않다는 것을 알게 되었을 것입니다. 이러한 Mac®, Windows®, Linux® 컴퓨터에는는 고성능 Thunderbolt™ 포트를 지원하는 주변기기가 필수입니다. 필요한 비디오 및 오디오 입력을 추가하고 데이터를 트랜스코딩하며 고속 공유 스토리지 및 네트워크에 연결하는 특수 카드를 설치하기위해 필요한 PCIe® 확장 슬롯을 추가해보세요.
Sonnet은 대역폭이 많이 필요한 카드를 위한 최고의 솔루션인 Echo™ II DV 데스크탑을 제공합니다. 이 제품은 최대 길이(약 31cm)의 단일 폭 PCIe 카드 2개를 컴퓨터에 연결하여 각 카드에 최대 대역폭을 제공하기 위해 필요한 경우 각각 별도의 Thunderbolt 포트에 연결할 수 있는 전문 Thunderbolt-to-PCIe 카드 확장 시스템입니다.
DV I/O 또는 기타 대역폭을
많이 사용하는 PCIe 카드 연결
최대 대역폭을 위한
듀얼 썬더볼트 인터페이스
각 슬롯에 최대 2880 MB/s
PCIe 대역폭 제공
최대 DV 성능을 위해 Echo II DV를
컴퓨터의 Thunderbolt 포트 2개에 연결하세요.

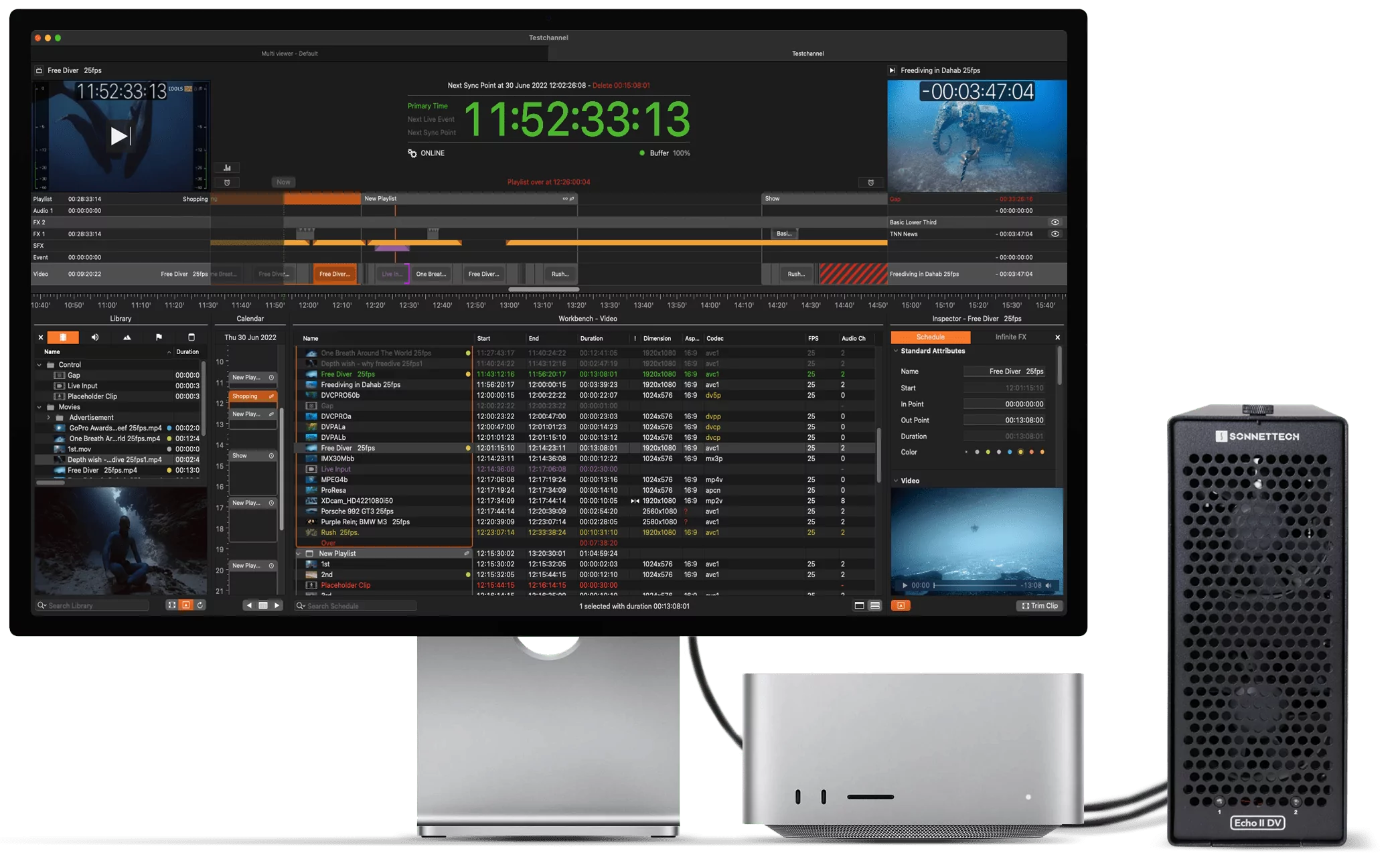

두 개의 카드에서 최대 성능을 지원하도록
특별히 설계되었습니다.
2개의 PCIe 카드 슬롯. 두 배의 대역폭을 위한
듀얼 Thunderbolt 인터페이스.

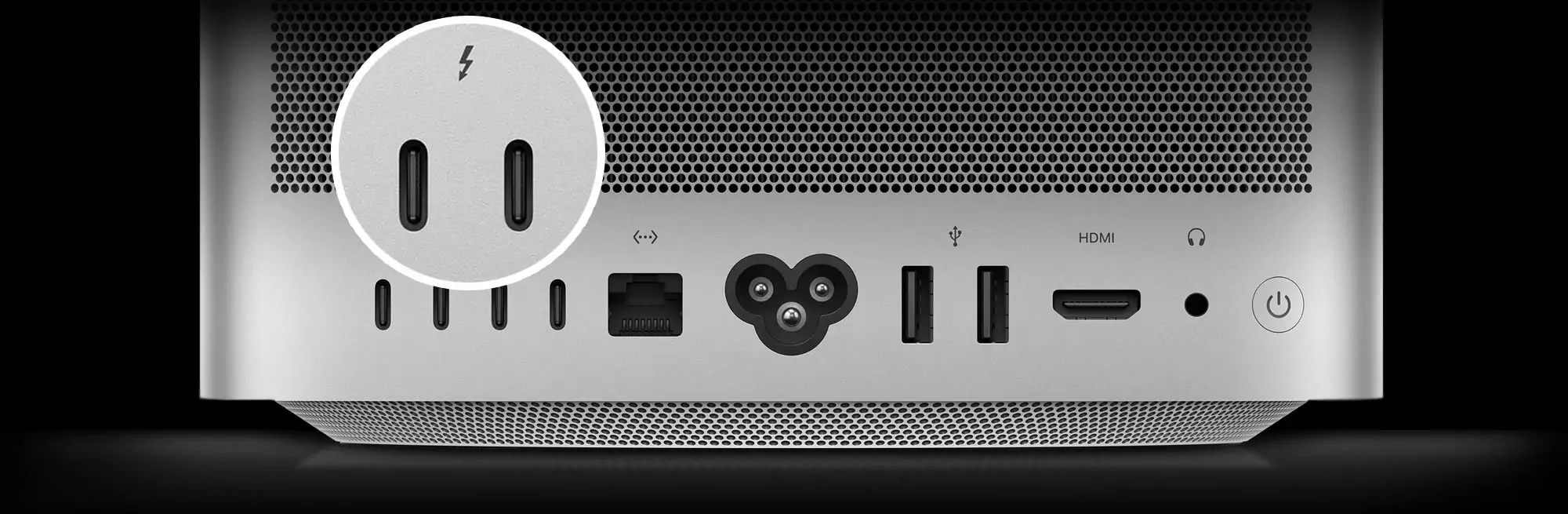

최신 MacBook Pro®, Mac Studio®, Mac mini®, iMac®과 같은 일부 컴퓨터에는 별도의 40Gbps Thunderbolt 버스로 지원되며 각 포트에 최대 2880MB/s의 PCIe 대역폭을 제공하는 여러 개의 Thunderbolt 포트가 있습니다. 멀티 슬롯 Thunderbolt – PCIe 카드 확장 시스템 중에서 Sonnet Echo II DV 데스크탑은 독보적입니다. 두 개 또는 세 개의 슬롯에 하나의 Thunderbolt 인터페이스를 사용하는 대신(슬롯 간에 PCIe 대역폭을 동적으로 할당), Echo II DV는 슬롯당 하나의 인터페이스를 사용합니다. 각 슬롯에 Thunderbolt의 전체 PCIe 대역폭이 제공되므로 두 개의 카드를 동시에 연결하여 컴퓨터의 별도 Thunderbolt 버스에 연결할 때 두 카드의 잠재력을 최대한 활용할 수 있어 DV I/O, NVMe SSD 스토리지, 10 및 25Gb 이더넷 어댑터와 같이 높은 대역폭이 필요한 카드에 이상적입니다.
대역폭의 모든 것!
각 카드 슬롯에 대한 별도의 썬더볼트 인터페이스
각 카드 슬롯마다 별도의 Thunderbolt 인터페이스를 채택한 Echo II DV는 독립적인 PCIe 대역폭을 가진 두 대의 컴퓨터 Thunderbolt 포트에 연결할 때 각 슬롯에 전체 PCIe 대역폭을 제공하도록 설계되었습니다. 두 개 이상의 Thunderbolt 포트에 독립적인 PCIe 대역폭이 있는 컴퓨터에는 모든 Apple 실리콘(M 시리즈) Mac과 3~4개의 Thunderbolt 포트가 있는 Intel Mac 또는 PC가 포함됩니다. (Thunderbolt 포트가 2개만 있는 일부 Pro PC 노트북은 독립적인 PCIe 대역폭을 지원합니다. 컴퓨터 사양을 확인하세요.) 두 개의 슬롯에 공유 대역폭만 제공하는 Thunderbolt 포트 간 PCIe 대역폭을 공유하는 컴퓨터에는 Thunderbolt 포트가 두 개만 있는 Intel Mac 또는 PC가 포함됩니다.
 | 최고의 성능을 위한 듀얼 썬더볼트 포트 연결 옵션두 개의 DV I/O 또는 기타 고대역폭 카드를 컴퓨터에 위치한 두 개의 Thunderbolt 포트에직접 연결하여 각 카드에 전체 PCIe 대역폭을 제공합니다. |

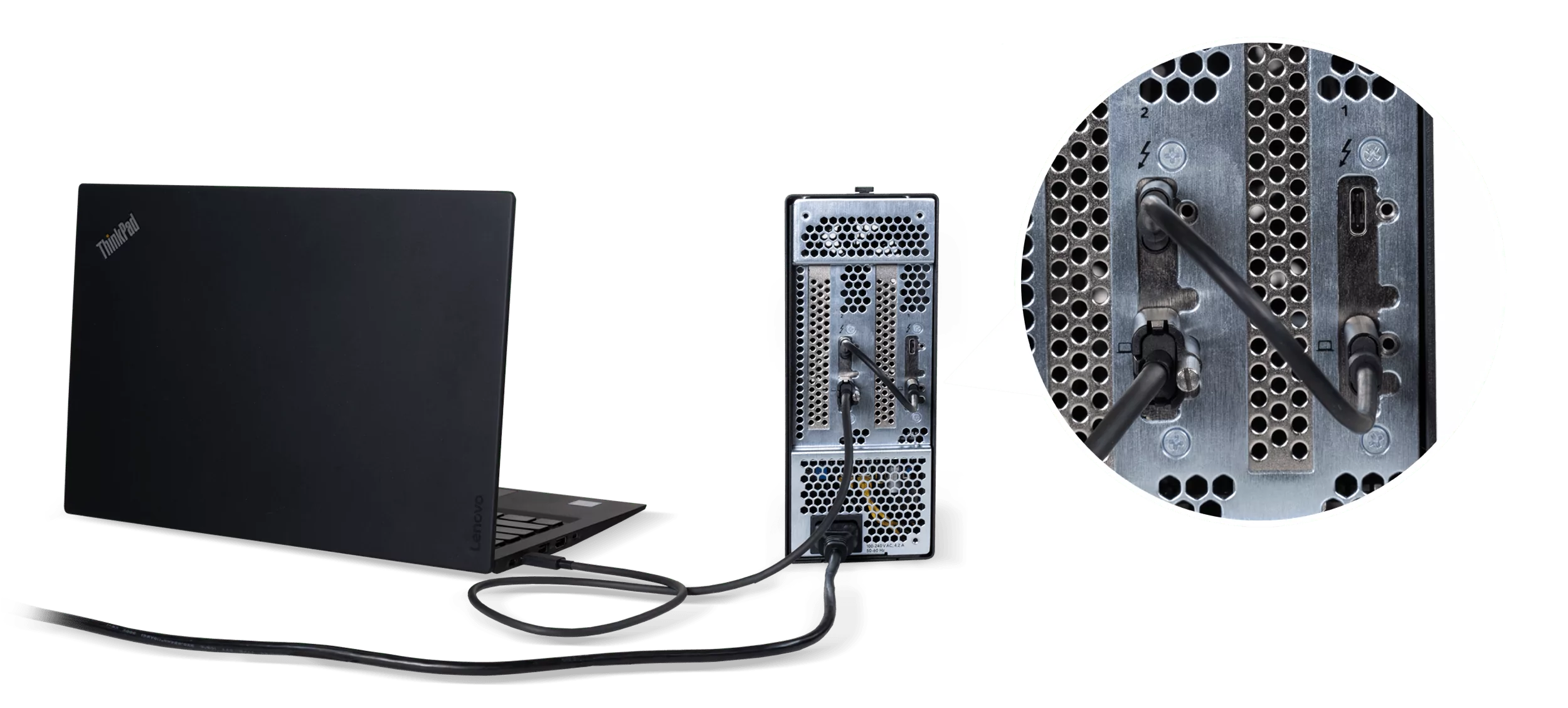

 | 단일 썬더볼트 포트 연결 옵션사용 가능한 썬더볼트 포트가 하나만 있는 컴퓨터에서도 작동하여두 개의 카드를 지원합니다. |
컴퓨터에 썬더볼트 포트가 하나만 있나요?
두 개의 썬더볼트 인터페이스를 데이지 체인으로 연결하여 하나의 썬더볼트 케이블로 두 개의 PCIe 카드를 연결하세요.
컴퓨터에 사용 가능한 Thunderbolt 포트가 하나만 있나요? 각 PCIe 카드 슬롯의 썬더볼트 인터페이스에는 두 개의 썬더볼트 포트가 포함되어 있으므로, 이 인터페이스를 데이지 체인으로 연결하여 하나의 썬더볼트 케이블로 Echo II DV 데스크탑을 컴퓨터에 연결할 수 있습니다.
공유 대역폭
Thunderbolt 포트가 두 개만 있는 인텔 Mac 또는 PC와 공유 대역폭 공유
썬더볼트 연결
컴퓨터의 Thunderbol 포트 중 하나 또는 두 개에 연결하면 Echo II DV 데스크탑 시스템을 통해 최대 2개의 최대 높이, 단일 너비의 전문가용 PCIe 카드를 연결할 수 있습니다.
왜 썬더볼트 4가 아닌 썬더볼트 3인가?
Sonnet의 Thunderbolt-PCIe 카드 확장 시스템 라인은 최대 성능을 위해 Thunderbolt 3 기술을 사용합니다.
다양한 PCIe 카드 지원
모든 썬더볼트 호환, 단일 폭, 비 GPU 카드 지원.
Echo II DV 데스크탑은 비디오 캡처, 스트리밍 및 트랜스코딩, SSD 스토리지, 오디오 DSP, 10Gb 또는 25Gb 이더넷, SAS 또는 SATA 호스트 버스 어댑터 및 기타 특수한 유형의 시스템을 포함하여 사용 가능한 모든 Thunderbolt 호환, 단일 폭, 비 GPU PCIe 4.0, 3.1, 2.0 및 1.1 카드를 지원합니다.
염두에 두고 있는 카드가 있지만 호환되는지 확실하지 않나요? Thunderbolt 기술 요구 사항을 준수하고 특정 확장 시스템과의 적합성 및 전원 호환성별로 정리된 호환성 목록을 정리했습니다.
고대역폭 PCIe 카드
Video I/O Cards | SSD Storage Cards
| Ethernet Cards
|
주요 특징
연결성 및 기능 추가
확장 슬롯이 없는 컴퓨터에 하나 또는 두 개의 Thunderbolt 케이블을 통해 두 개의 고성능 비-GPU PCIe 카드를 연결할 수 있습니다.
듀얼 썬더볼트 인터페이스
슬롯당 하나의 인터페이스가 설치된 각 카드에 전체 PCIe 대역폭을 지원하므로 동시에 최대 성능을 발휘할 수 있습니다.
4개의 썬더볼트 포트
두 개의 포트는 컴퓨터에 연결하여 성능을 극대화하고 보조 포트는 데이지 체인 방식의 Thunderbolt 인터페이스를 지원하여 단일 케이블로 컴퓨터에 연결할 수 있습니다.
광범위한 PCIe 카드 호환성
길이와 높이에 관계없이 모든 Thunderbolt 호환, 단일 폭, 비 GPU 카드를 지원합니다.
PCIe 3.1 슬롯 2개
2개의 x16 슬롯은 2개의 전체 높이, 단일 너비 카드를 지원합니다.
놀랍도록 조용한 소음
듀얼 온도 제어식 가변 속도 녹투아 팬이 17dBA로 자동으로 조용하게 카드를 냉각합니다.
40Gbps 썬더볼트 시스템
설치된 각 카드에 대해 전체 PCIe 대역폭을 지원합니다. 썬더볼트 4 대비 썬더볼트 3의 성능 이점에 대해 자세히 알아보세요.
견고한 알루미늄 하우징
견고하고 안전한 보호 기능을 제공합니다.
Apple® M 시리즈 호환
M 시리즈 Mac을 지원합니다(호환 드라이버가 있는 PCIe 카드 사용 시).
인텔® Mac 호환
썬더볼트 3 포트가 있는 인텔 Mac을 지원합니다.
Windows 호환
Thunderbolt 4 또는 Thunderbolt 3 포트가 있는 Windows 컴퓨터를 지원합니다.
Linux 호환
Thunderbolt 4 또는 Thunderbolt 3 포트가 있는 Linux 컴퓨터를 지원합니다.
두 개의 PCIe 3.1 슬롯과 여유로운 전원 공급
Echo II DV 데스크탑은 2개의 x16 PCIe 슬롯을 갖추고 있어 다양한 카드를 지원할 수 있습니다. 전력 소모가 많은 카드를 지원하기 위해 범용 400W 전원 공급장치가 통합되어 있으며, 추가 전력이 필요한 AJA® Kona® 5, Blackmagic DeckLink 8K Pro, Bluefish444 Epoch 및 KRONOS SDI 카드, Avid Pro Tools | HDX 등 비 GPU 카드를 위한 듀얼 75W 보조 전원 커넥터(카드 슬롯당 하나씩)가 포함되어 있습니다. 전원 스위치 없이 설계된 Echo II DV는 연결된 컴퓨터에 따라 자동으로 전원이 켜지고 꺼지므로 장기적으로 에너지를 절약할 수 있습니다. 전원 스위치가 없으니 시스템 전원을 끄는 것을 잊을 수가 없습니다!
로우 프로파일 및 전체 높이 PCIe 카드 지원
초저소음 작동
 | |
Dual Noctua Fans
듀얼 Noctua 팬이 장착된 Echo II DV는 소음에 민감한 환경에서도 편안하게 사용할 수 있도록 초저소음 작동을 제공하도록 설계되었습니다. 녹음 및 방송 스튜디오에서 사용하도록 규정된 20dBA보다 낮은 17.1dBA로 정격화된 이 팬은 소음 스펙트럼을 분산시켜 단일 주파수에서 미치는 영향을 최소화합니다. 소음 수준을 더욱 낮추기 위해 팬은 필요에 따라 자동으로 속도를 높이고 낮추는 온도 제어식이며, 인클로저는 설치된 카드의 공기 흐름을 최적화하여 시스템을 효과적이고 효율적으로 냉각하도록 설계되었습니다.
Comparative examples of noise levels source: iacacoustics.com
고성능을 위한 안전한 연결
40Gbps Thunderbolt 케이블 및 ThunderLok 3 클립 포함
Sonnet에는 Thunderbolt의 전체 40Gbps 대역폭을 지원하며 Thunderbolt 4 및 Thunderbolt 3 컴퓨터와 완벽하게 호환되는 두 개의 Thunderbolt 케이블이 포함되어 있습니다. 또한 Sonnet은 실수로 케이블이 분리되는 것을 방지하는 ThunderLok™ 3 Thunderbolt 커넥터 고정 클립 2개를 제공합니다. 케이블의 한쪽 끝에 클립을 끼운 다음 커넥터를 연결하고 엄지 나사를 돌려 섀시에 고정하기만 하면 됩니다. 독특한 디자인 덕분에 ThunderLok은 케이블에 그대로 남아 있어 사용하지 않을 때 분실할 염려가 없습니다.
ThunderLok의 장점
Sonnet Thunderbolt 확장 시스템은 실수로 케이블이 분리되는 것을 방지하는 Sonnet ThunderLok 리테이너 클립을 고정하기 위한 나사산 장착 구멍이 있는 Thunderbolt 포트로 설계되었습니다.
현존하는 가장 빠른 외부 인터페이스
4개의 40Gbps 썬더볼트 포트
두 개의 포트는 Thunderbolt 4 또는 Thunderbolt 3 컴퓨터에 연결하기 위해 예약되어 있으며(각 PCIe 슬롯당 하나씩), 나머지 두 포트는 데이지 체인 방식으로 각각 최대 5개의 Thunderbolt 주변 장치를 추가로 확장할 수 있습니다.
10Gbps USB 3.2 Gen 2 지원
15W의 전원 제공
추가 전원이 필요한 주변기기의 경우 각 보조 Thunderbolt 포트를 통해 버스 전원 장치에 15와트가 제공됩니다.
하나의 5K 60Hz 디스플레이 연결 지원
Thunderbolt 4 컴퓨터 및 Apple M 시리즈 Mac과 호환 가능
Echo II DV 데스크탑은 Apple M 시리즈 Mac을 포함한 Thunderbolt 4 컴퓨터와 완벽하게 호환됩니다. Sonnet 썬더볼트 확장 시스템은 잠재적 성능을 극대화하기 위해 썬더볼트 3 컨트롤러와 4레인의 PCIe(썬더볼트 4 주변기기에서는 사용할 수 없음)로 의도적으로 설계되었습니다. Thunderbolt 4에 비해 Thunderbolt 3의 성능 이점에 대해 자세히 알아보세요.
Compatible with Apple M series Macs
Complementary Echo II DV Products

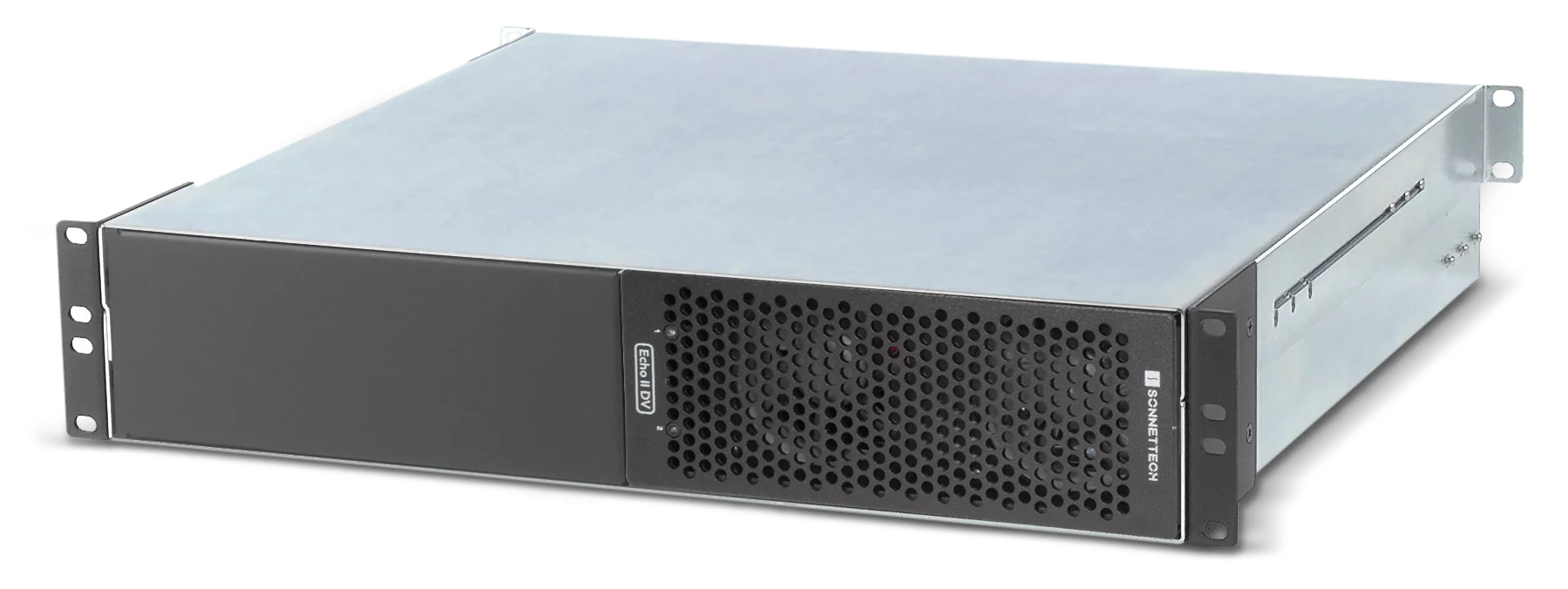

랙마운트 버전 사용 가능
워크플로우 요구 사항에 맞게 Echo II DV 랙마운트와 Echo II DV 데스크탑 중에서 선택하세요. Echo II DV 랙마운트는 2U 높이의 랙 공간에 장착할 수 있고 깊이가 16.5인치에 불과하여 널리 사용되는 다양한 모바일 랙, 카트, 랙 케이스는 물론 서버실에서도 사용하기에 이상적입니다. Echo II DV 랙마운트는 옵션으로 제공되는 확장 모듈을 위한 공간도 제공합니다.

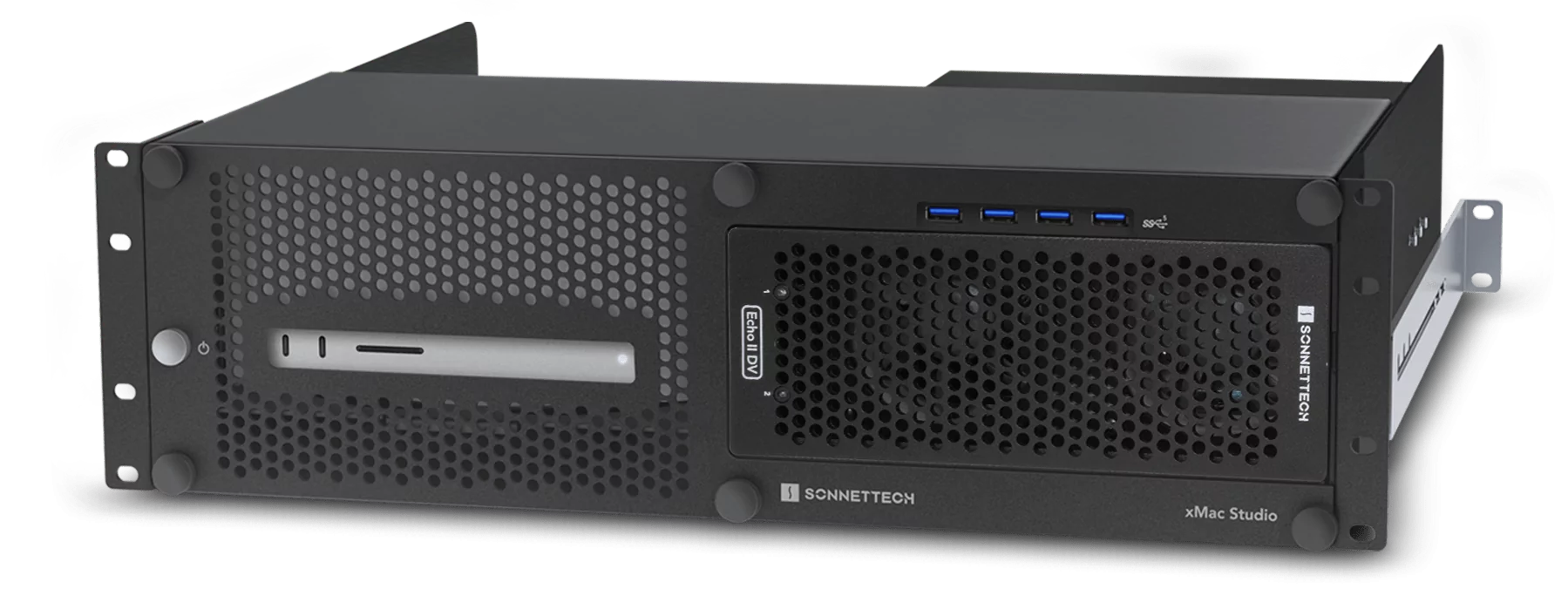

xMac Studio 컴패니언
Echo II DV 데스크탑 및 Echo II DV 랙마운트의 핵심인 Echo II DV 모듈은 Mac Studio 컴퓨터용 Thunderbolt-PCIe 카드 확장 시스템을 갖춘 Sonnet 3U 랙마운트 인클로저인 xMac™ Studio의 일부로도 사용할 수 있습니다. Echo II DV 랙마운트와 xMac Studio/Echo II DV의 성능을 결합하여 대역폭을 많이 사용하는 PCIe 카드 4개를 각각 별도의 Thunderbolt 포트에 연결하여 각 카드의 대역폭을 최대화할 수 있는 Mac Studio에 연결할 수 있습니다.
