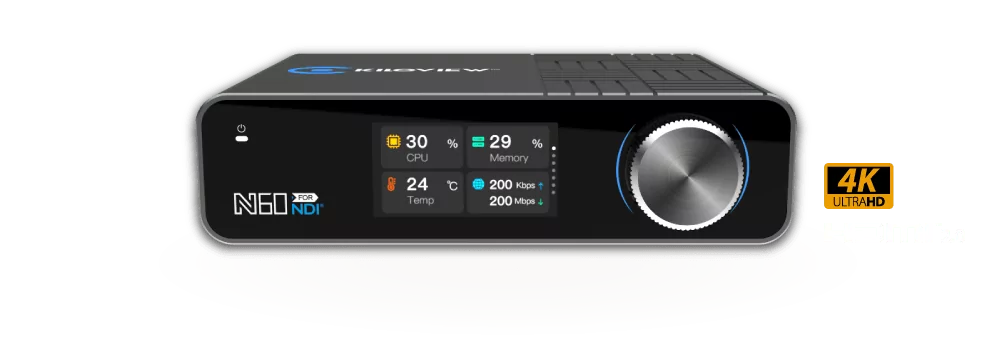

N60

양방향 4K NDI 컨버터

모두가 기다리던
All-in-One
NDI 컨버터 !

새로운 Kiloview의 ‘N 시리즈’는 고화질 Full NDI와 낮은 대역폭의 NDI | HX를 모두 지원하며 사용자의 상황에 따라 인코더 모드, 또는 디코더 모드로 사용할 수 있기 때문에 단 하나의 장비로 모든 NDI 전환의 고민을 한번에 해결해 드립니다!
HD, 4K 어떤 소스라도 문제없이 입출력이 가능하며 1.96”의 LCD 화면과 다이얼식 버튼을 적용하여 편리하게 설정을 진행할 수 있습니다.
새로운 N 시리즈 컨버터는 그동안 복잡했던 NDI 변환을 간편하게 처리할 수 있는 최고의 편의성을 제공할 것입니다.

Full NDI와 NDI|HX를 모두 지원!

그동안 NDI를 사용하는 시스템 설계의 최대 이슈는 바로 어떤 NDI 버전을 사용하는가였습니다. 오리지널 Full NDI는 대역폭이 크지만 빠른 응답속도와 뛰어난 화질이 장점이며, H.264/H.265로 전송되는 NDI | HX는 낮은 대역폭으로 사용할 수 있어 네트워크 부하를 줄일 수 있다는 장점이 있습니다. 어떤 방식을 사용하시건 새로운 N 시리즈 에서는 모든 NDI 버전을 지원하기 때문에 사용자의 편의에 따라 Full NDI와 NDI | HX를 선택해서 사용할 수 있습니다.

※NDI | HX 모드에서 HX2/HX3를 모두 지원합니다.

높은 호환성과 낮은 대역폭,
어떤 상황에서도 최상의 결과를!

새로운 N 시리즈는 NDI | HX로 인코딩하여 영상을 전송하는 경우 H.264와 H.265 (HEVC)를 선택할 수 있습니다.
H.264를 사용하면 기존 장비와의 호환성이 보장되기 때문에 다양한 환경에서 안정적으로 NDI를 구축할 수 있으며, 여러 플랫폼을 대상으로 하는 시스템 설계가 가능합니다. 차세대 인코딩 기술인 H.265 (HEVC)를 사용하면 기존대비 절반 정도의 대역폭만으로 고화질 비디오 전송이 가능하므로 열악한 네트워크 환경에서도 최적의 결과를 얻을 수 있는 가능성을 열어줄 것입니다.

장거리 4K UHD 전송의 현실적 대안!

4K UHD 제작에서 가장 큰 문제는 바로 전송거리입니다. UHD는 높은 해상도로 인해 전송 컨텐츠가 12Gbps에 이르기 때문에 기존의 SDI나 HDMI에 비해 짧은 전송거리를 가질 수 밖에 없습니다. Kiloview의 새로운 N 시리즈는 카메라나 데크, PC의 4K 해상도를 비디오 IP 규격인 NDI로 변환하여 전송하므로 화질 열화없이 최대 100M까지 4K UHD 컨텐츠를 안전하게 전송할 수 있습니다. 또한 하나의 표준 1GbE 네트워크를 사용해서 4개의 UHD NDI 신로를 전송할 수 있기 때문에 합리적이고 현실적인 4K 제작 솔루션입니다.

방송용 고화질
10비트 4:2:2

10비트는 기존의 8비트 형식보다 더 많은 색상정보를 제공하기 때문에 뛰어난 화질과 우수한 색보정 데이터를 전송할 수 있습니다. Kiloview의 새로운 N 시리즈는 방송용 고화질 컨텐츠 제작을 위해 10비트 4:2:2 컬러 샘플링을 지원하고 있기 때문에 4:2:0와 비교해 더 자연스러운 그라디언트 성능을 보여어 더 선명하고 또렷한 컬러 스페이스 구현이 가능합니다. 고화질 비디오 전송과 저장, 편집, 색보정 작업에서 더 세밀한 밝기 조절과 색상 표현이 가능하며 유연한 색상 데이터로 지상파 방송 제작에 적합합니다.

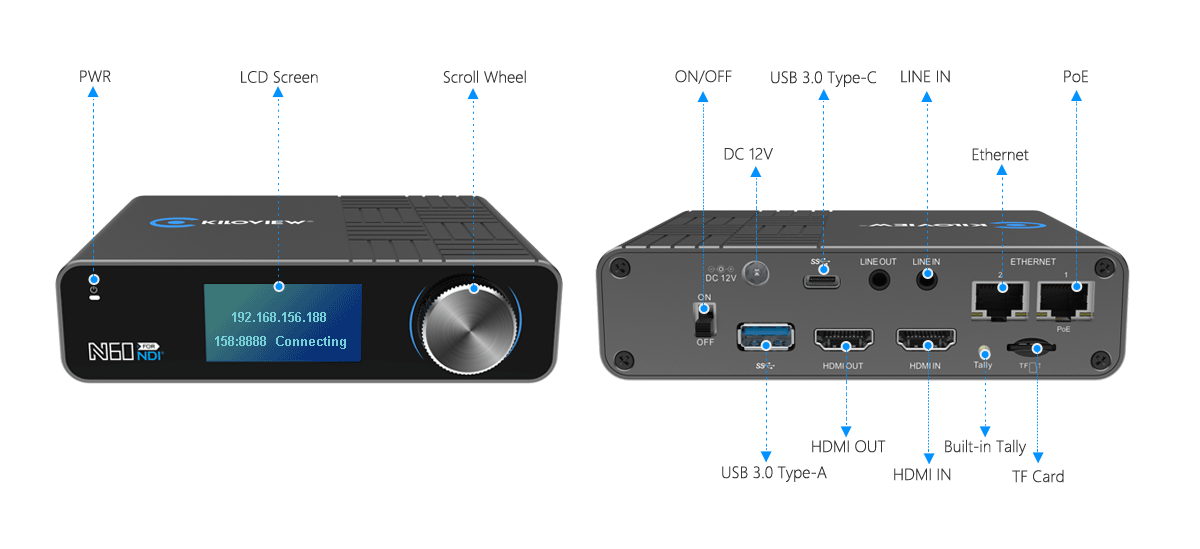

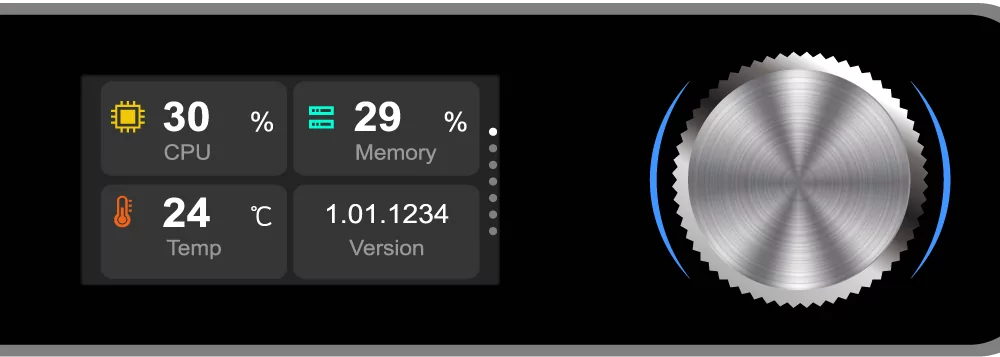

LCD 스크린 & 스크롤 휠로 더 편리한 설정

그동안 IP 기반으로 동작하는 장비를 설정할 때 가장 답답했던 부분은 바로 IP 정보와 설정 값을 장비에서 직접 확인할 수 없다는 것이었습니다. Kiloview의 새로운 N 시리즈는 장치에 부착된 LCD 화면을 통해 IP 정보와 CPU 점유율, 메모리 사용량, 장비 온도 및 펌웨어 버전 등 다양한 정보를 직접 확인할 수 있기 때문에 사용자의 편의성을 극대화합니다. 또한 LCD 스크린은 NDI 스위칭을 위한 TriCaster와 연동하여 탈리 라이트로 활용하는 것도 가능합니다. 터치로 동작하는 버튼은 직관적으로 장치를 조작할 수 있게 합니다.

다양한 오디오 입출력 지원 (NDI Audio)

N 시리즈 컨버터에는 3.5mm 단자로 제공되는 오디오 입출력 포트 외에 SDI와 HDMI로 전송되는 내장 오디오도 사용할 수 있습니다. 다양한 오디오 소스는 비디오와 함께 NDI로 변환되어 단일 네트워크 라인으로 전송이 가능하기 때문에 사용자는 단 하나의 케이블만으로 영상 신호와 음성 신호를 모두 전송할 수 있습니다.

아날로그 오디오 단자로 입력되는 음성 신호의 레벨과 특성은 사용자 조절이 가능하며 송출 단에서 영상과 음성 소스를 각각 다르게 전송하는 경우에도 수신 단에서 SDI나 HDMI 내장 오디오로 출력 할 수 있습니다.

※NDI | HX 모드에서 HX2/HX3를 모두 지원합니다.

‘N’ 스마트 인터컴

Kilview의 새로운 N 시리즈 컨버터는 확장 USB 오디오 인터페이스(예: USB 헤드셋)를 지원하여 Kilview 장치 운영자와 관련 KIS(Kilview Intercom System) 그룹 간에 엔드 투 엔드 실시간 인터콤을 제공합니다.
이를 통해 인터컴 연결을 위한 별도의 라인 포설이 불필요할 뿐만 아니라 별도의 추가장비 없이 N 시리즈 컨버터 만으로 내부 인터컴 솔루션을 마련할 수 있게 됩니다.

※ 스마트 인터컴을 사용하기 위해서는 Linux 기반으로 동작하는 KIS 서버가 요구됩니다.

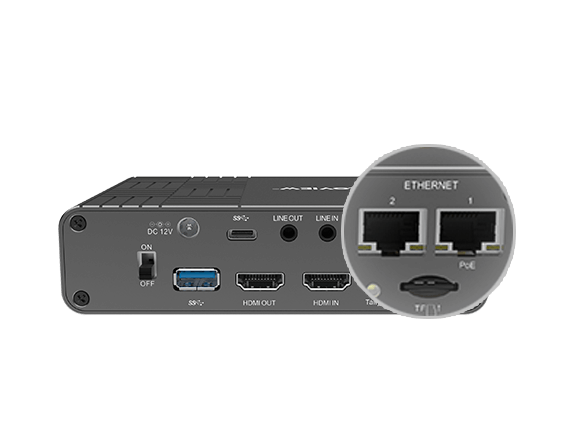

PoE – 랜선으로 전원 공급!

장치에서 전원을 공급하는 방식에 따라 시스템 설계가 달라질 정도로 중요한 특성이라 할 수 있습니다. 새로운 N 시리즈는 전 장비가 PoE (Power over Ethernet)을 지원하기 때문에 별도의 전원을 연결하지 않아도 PoE가 지원되는 랜선만 연결해서 장치를 구동시킬 수 있습니다. 특히 카메라에 부착해서 사용하는 카메라 마운트 방식의 장비 운영시 PoE를 적용하면 카메라의 메인 배터리를 사용하거나 별도의 전원 아답타를 연결할 필요가 없기 때문에 편리하면서도 안정적으로 시스템을 운영할 수 있습니다.

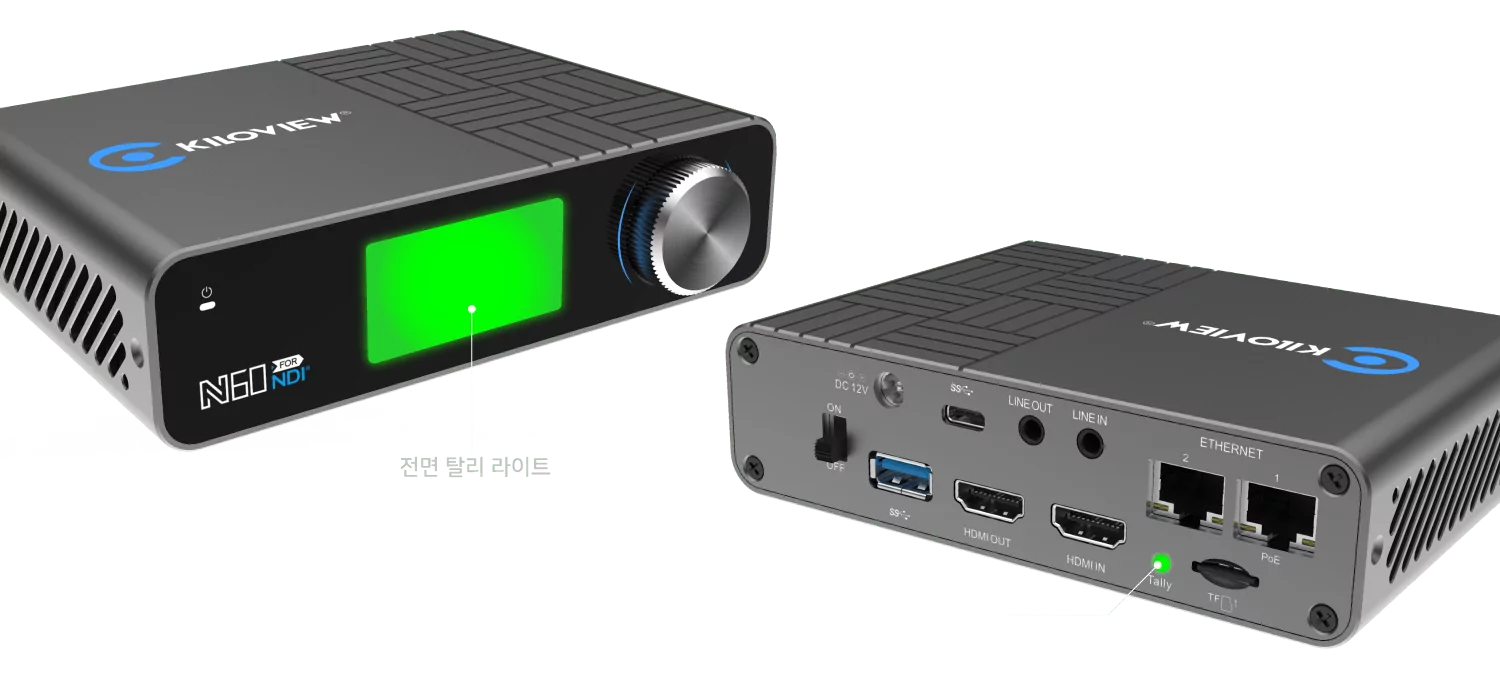

전후면 대형 탈리 라이트

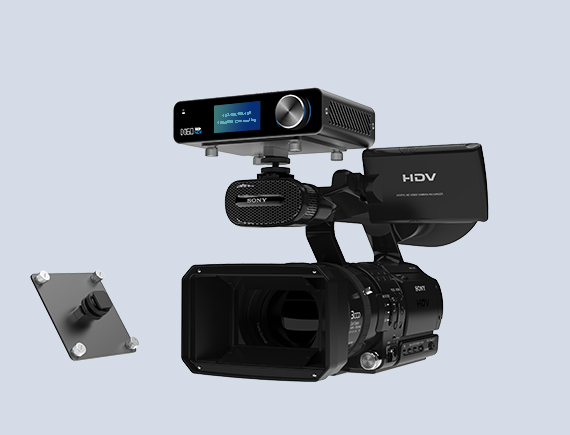

1.96”의 LCD 스크린 전체를 탈리 라이트로 동작시킬 수 있습니다. 특히 카메라 상단에 N 시리즈 컨버터를 장착하는 경우 별도의 장치 없이 NDI 컨버터가 대형 탈리 라이트로 사용되므로 방송을 진행하는 아나운서나 리포터가 편리하게 카메라를 응시할 수 있도록 합니다. 모든 N 시리즈 컨버터는 전면 LCD 화면뿐만 아니라 후면의 탈리 라이트를 통해 동시에 탈리를 확인할 수 있는 듀얼 탈리 라이트 시스템을 제공하고 있습니다. N 시리즈 컨버터는 언제나 편리한 방송 제작이 가능하도록 카메라 마운팅 옵션이 함께 제공됩니다.

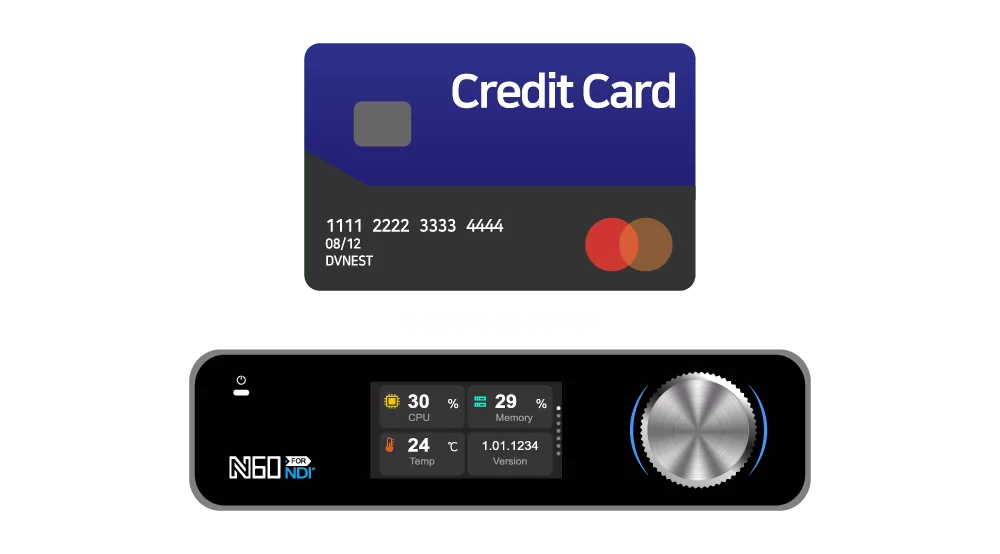

컴팩트한 크기, 압도적인 성능!

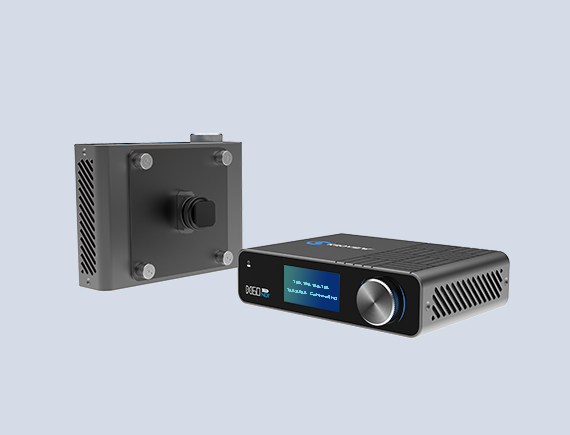

N50/N60은 압도적인 NDI 변환 능력을 제공하면서도 불과 신용카드 정도의 작은 사이즈로 이루어져 있습니다. 135 x 98 x 35mm의 크기는 손바닥보다 작기 때문에 카메라에 마운팅을 하는 경우에도 아무런 부담이 없으며 전용 카메라 마운팅 옵션을 사용하여 카메라의 마이크 슈에 손쉽게 장착할 수 있습니다. 또한 여러 대의 N 시리즈 컨버터를 랙마운트에 장착하여 구동하는 것도 가능합니다.

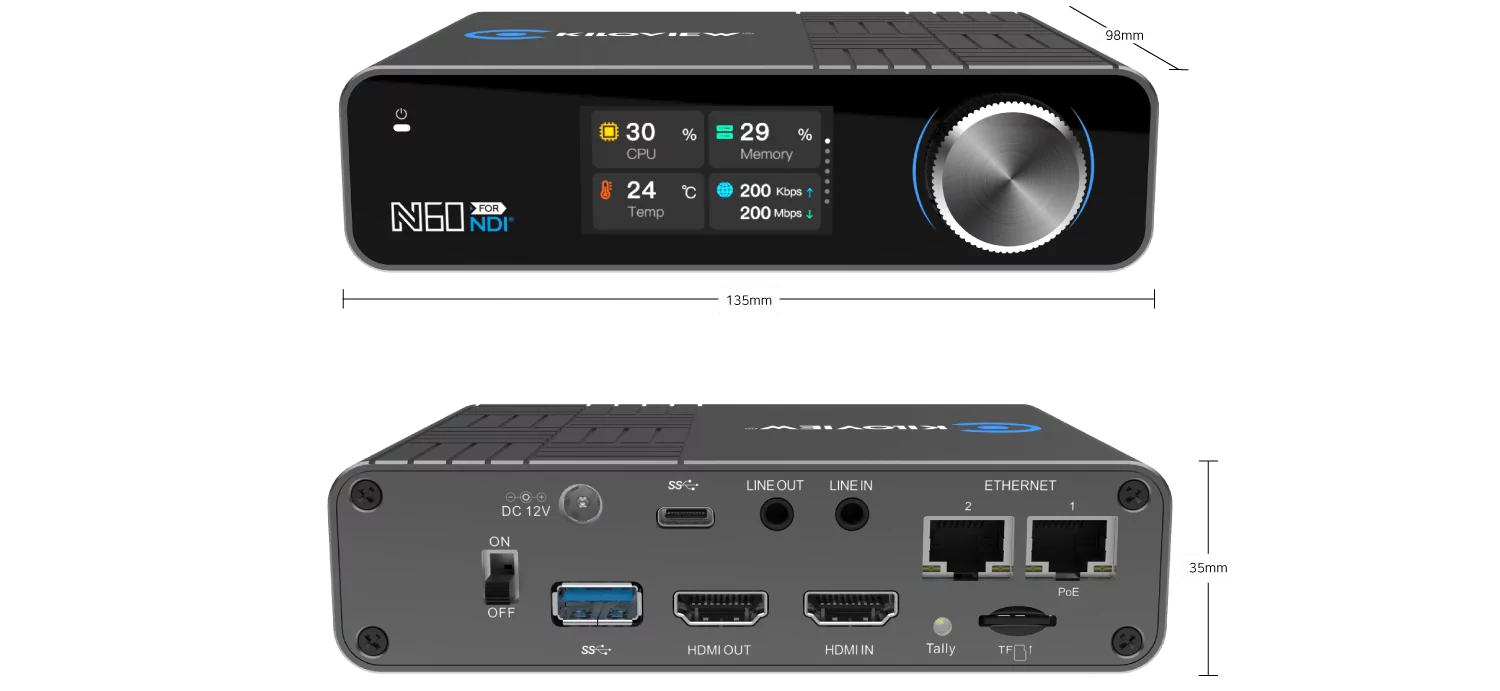

N60 Size

스펙

모델N60
비디오 입력
1 X 4Kp60 HDMI 2.0
비디오 출력
1 X 4Kp60 HDMI 2.0(루프 또는 디코딩 출력)
오디오 포트
1 X 3.5mm Line in
1 X 3.5mm Line out
네트워크
2 X RJ45 1000Mbps 이더넷 포트
이더넷 1(PoE 포함) (IEEE 802.3)AT, 최대 24W)
비디오 해상도
입력 : 최대 3840x2160@60fps (4Kp60), 최저 720p50
출력 (디코딩 또는 루프 출력) : 최대 3840x2160@60fps (4Kp60), 최저 720p50
NDI® 코덱
1 X NDI® FB/HX 인코딩 또는 1 X NDI® FB/HX 디코딩
NDI® 코덱 기능
SpeedHQ(NDI 코덱): SHQ0, SHQ2
ISO MPEG-4 파트 10: 고급 비디오 코딩(AVC)/ITU H.264
ISO MPEG-H 파트 2: HEVC(고효율 비디오 코딩)/ITU H.265
AVC(H.264): Baseline, Main, High, High10, High 4:2:2 최대 5.2 레벨
HEVC(H.265): Main, Main Intra, Main10, Main10 Intra, Main 4:2:2 10, Main 4:2:2 10 최대 5.1 인트라
오디오 인코딩 및 디코딩
NDI 오디오, AAC-LC, Opus, G.711 a-Law/u-Law, 기타 소프트웨어 확장
USB
1 X USB3.0 (type A)
1 X USB3.0 (type C)
인간과 컴퓨터의 상호작용
1.96인치 LCD 화면, KILOVIEW 매직 로터
Tally
전면/후면 Tally로 사용 가능한 내장 OLED 패널
파워
DC 12V (5.5/2.5)또는 PoE
비트레이트
SpeedHQ (NDI CODEC):
4Kp60: 250Mbps, 1080p60: 132Mbps, 1080p30/1080i60: 112Mbps, 720p60: 105Mbps
480i60: 62.5Mbps

AVC (H.264):
1Mbpsto 120Mbps 까지 조정 가능. >24Mbps (4Kp60); >10Mbps(1080p60)

HEVC (H.265):
1Mbps to 120Mbps 까지 조정 가능. >15Mbps (4Kp60); >6Mbps(1080p60)
레코딩

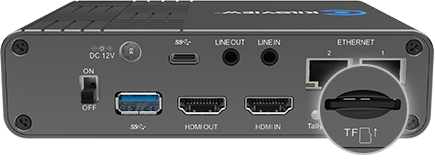

로컬 저장소에서 .mov 채우기에 사용할 수 있는 TF 카드
KILOVIEW Recorder System을 통한 원격 녹화를 지원하여 Kiloview Smart Recording 기술과 함께 안정적인 녹화를 보장(TF 카드 필요)
음성 인터콤
장치 간에 직접 또는 KILOVIEW Intercom 서버를 사용하여 USB 헤드셋을 통해 음성 인터콤을 지원
PTZ
USB를 통해 직렬 RS232/485/422로 PTZ 제어 지원;
또는 프로토콜이 다른 IP에 대한 PTZ 제어, 추가 케이블 필요 없음
USB를 통한 Web Cam 입력
USB 3.0을 통한 Web Cam의 비디오 입력 지원(참고: 라이선스 필요)
USB를 통한 PC 연결
비디오 캡처 장치로 USB Type-C를 통한 PC 연결 지원(참고: 라이선스 필요)
관리
KILOVIEW KiloLink 서버를 통한 웹 UI 및 원격 관리
펌웨어 업데이트
웹 UI를 통한 펌웨어 업로드 및 KILOVIEW Kilolink Server를 통한 원격 업그레이드
설치
핫슈 마운팅 및 V 마운팅 지원
전력 소비
16W Max
인증서
CE/ FCC/ROHS
치수
135*98*35mm
