Echo II DV Rackmount

Thunderbolt 포트가 있는컴퓨터용 랙마운트 2슬롯

듀얼 썬더볼트 인터페이스 – PCIe 카드 확장 시스템

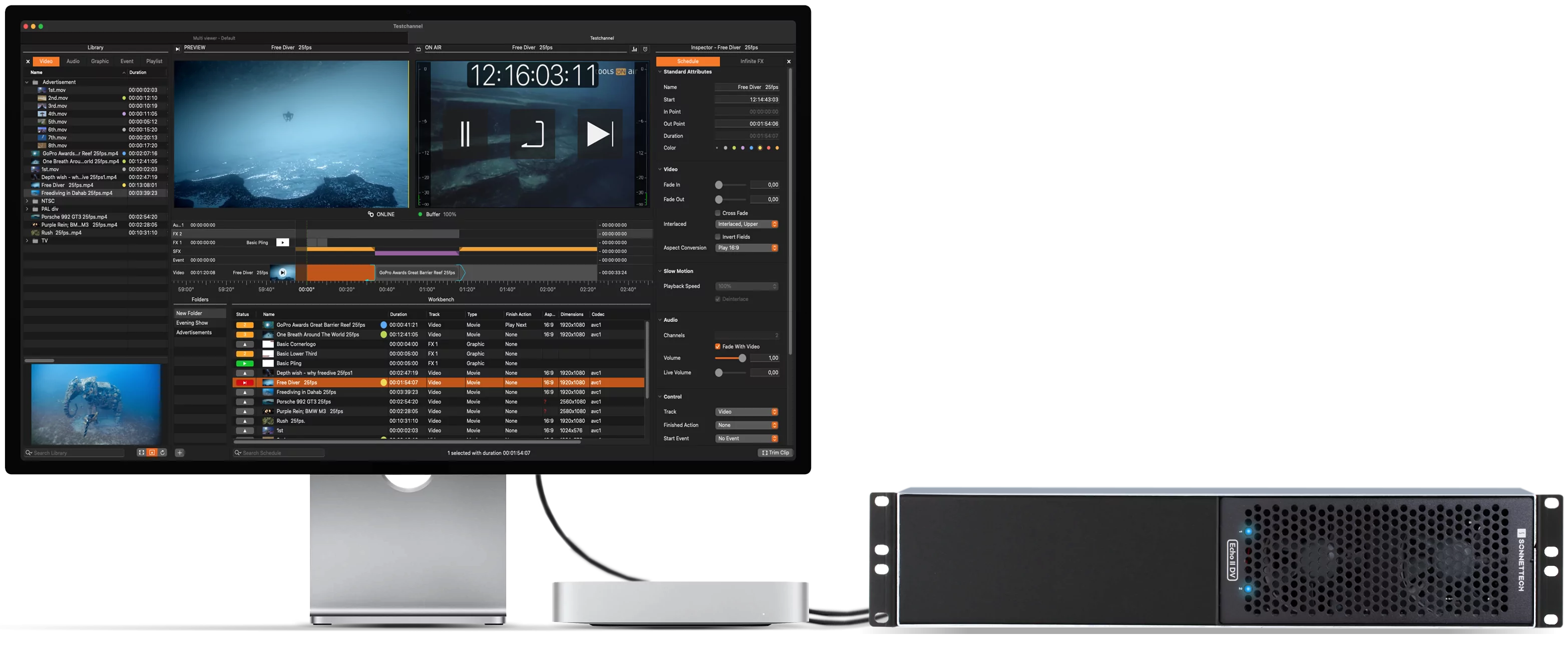

2U 랙 마운트로 방송 스튜디오 제작

대역폭을 많이 사용하는 프로용 PCIe 카드 두 개를

썬더볼트 포트가 있는 컴퓨터에 연결하기

최신 휴대용, 미니 데스크톱 또는 올인원 컴퓨터를 워크플로우에 사용하는 크리에이티브 전문가이신가요? 지금쯤이면 온보드 처리 능력만으로는 작업을 완수하기에 충분하지 않다는 것을 알게 되었을 것입니다. 이러한 Mac®, Windows®, Linux® 컴퓨터에는는 고성능 Thunderbolt™ 포트를 지원하는 주변기기가 필수입니다. 필요한 비디오 및 오디오 입력을 추가하고 데이터를 트랜스코딩하며 고속 공유 스토리지 및 네트워크에 연결하는 특수 카드를 설치하기위해 필요한 PCIe® 확장 슬롯을 추가해보세요.



Sonnet은 높은 대역폭이 필요한 카드를 연결할 수 있는 최고의 솔루션을 제공합니다. Echo™ II DV 랙마운트는 최대 길이(약 32cm)의 단일 폭 PCIe 카드 최대 2대를 컴퓨터에 연결할 수 있는 전문 Thunderbolt – PCIe 카드 확장 시스템으로, 각 카드에 최대 대역폭을 제공하기 위해 필요한 경우 각각 별도의 Thunderbolt 포트에 연결할 수 있습니다.

DV I/O 또는 기타 대역폭을

많이 사용하는 PCIe 카드 연결

최대 대역폭을 위한

듀얼 썬더볼트 인터페이스

각 슬롯에 최대 2880 MB/s

PCIe 대역폭 제공

최대 DV 성능을 위해 Echo II DV를

컴퓨터의 Thunderbolt 포트 2개에 연결하세요.

두 개의 카드에서 최대 성능을 지원하도록

특별히 설계되었습니다.

2개의 PCIe 카드 슬롯. 두 배의 대역폭을 위한

듀얼 Thunderbolt 인터페이스.

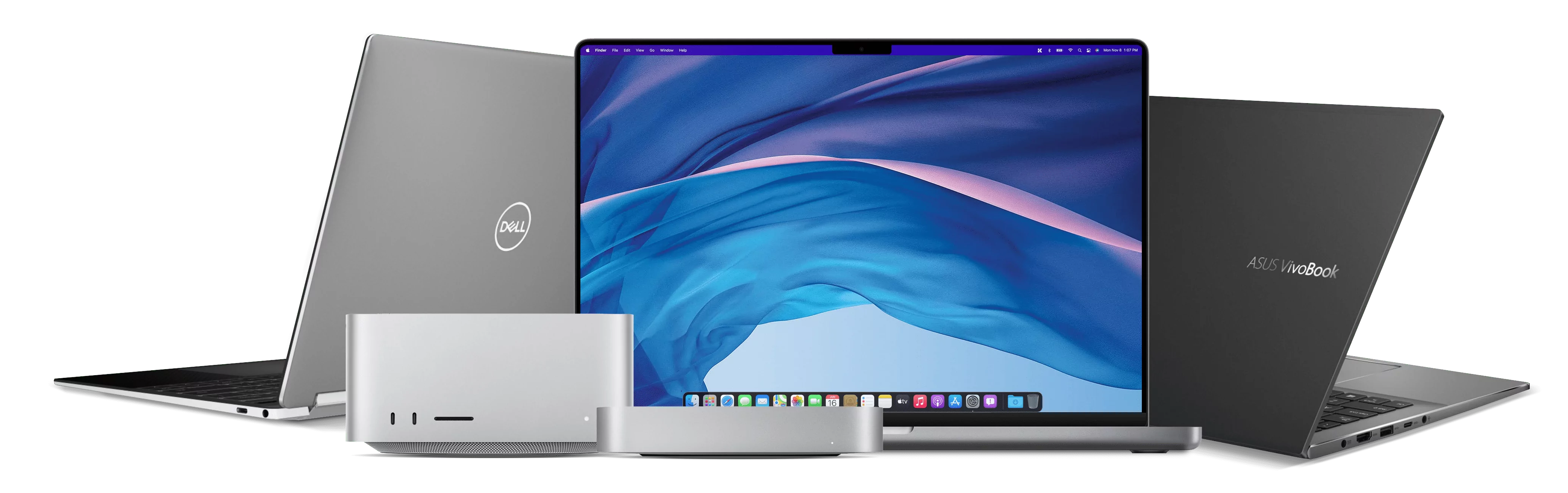

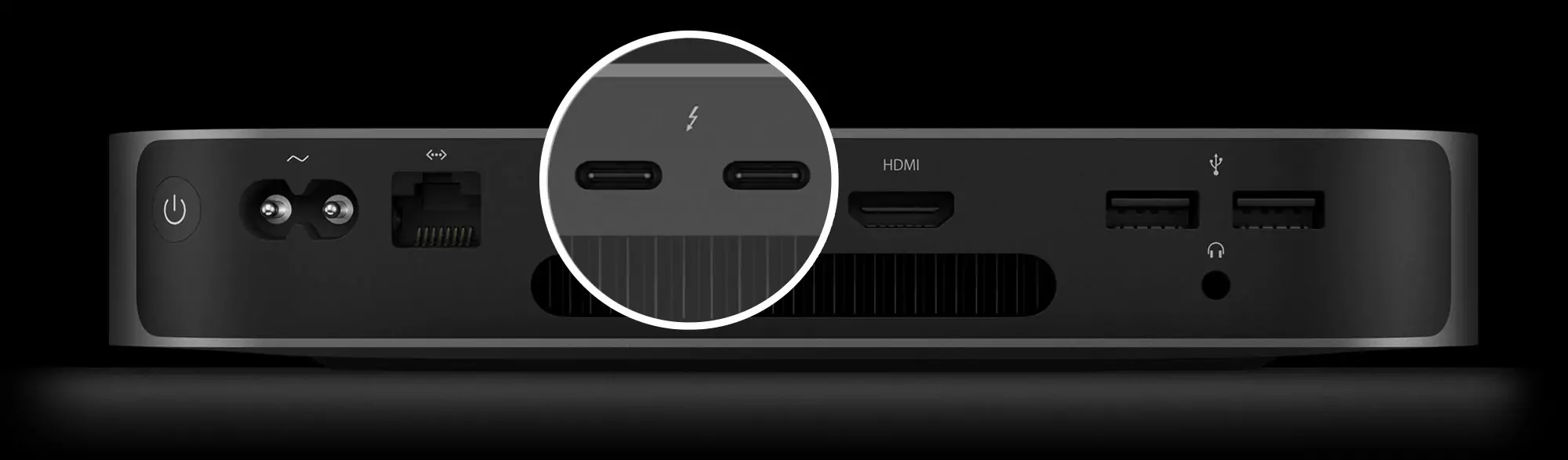

최신 MacBook Pro®, Mac Studio®, Mac mini®, iMac®과 같은 일부 컴퓨터에는 별도의 40Gbps Thunderbolt 버스로 지원되며 각 포트에 최대 2880MB/s의 PCIe 대역폭을 제공하는 여러 개의 Thunderbolt 포트가 있습니다. 멀티 슬롯 Thunderbolt – PCIe 카드 확장 시스템 중에서 Sonnet Echo II DV 랙마운트는 독보적입니다. 두 개 또는 세 개의 슬롯에 하나의 Thunderbolt 인터페이스를 사용하는 대신(슬롯 간에 PCIe 대역폭을 동적으로 할당), Echo II DV는 슬롯당 하나의 인터페이스를 사용합니다. 각 슬롯에 Thunderbolt의 전체 PCIe 대역폭이 제공되므로 두 개의 카드를 동시에 연결하여 컴퓨터의 별도 Thunderbolt 버스에 연결할 때 두 카드의 잠재력을 최대한 활용할 수 있어 DV I/O, NVMe SSD 스토리지, 10 및 25Gb 이더넷 어댑터와 같이 높은 대역폭이 필요한 카드에 이상적입니다.

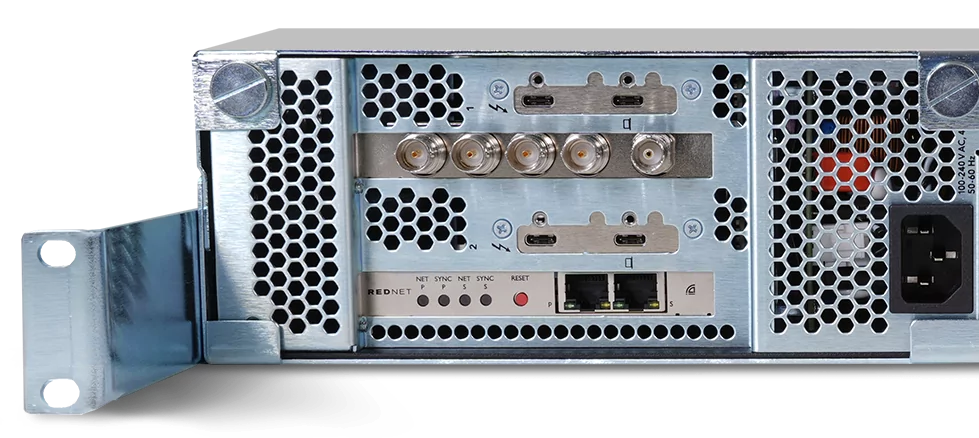

설치된 PCIe 카드와 함께 표시, 별도 판매

대역폭의 모든 것!

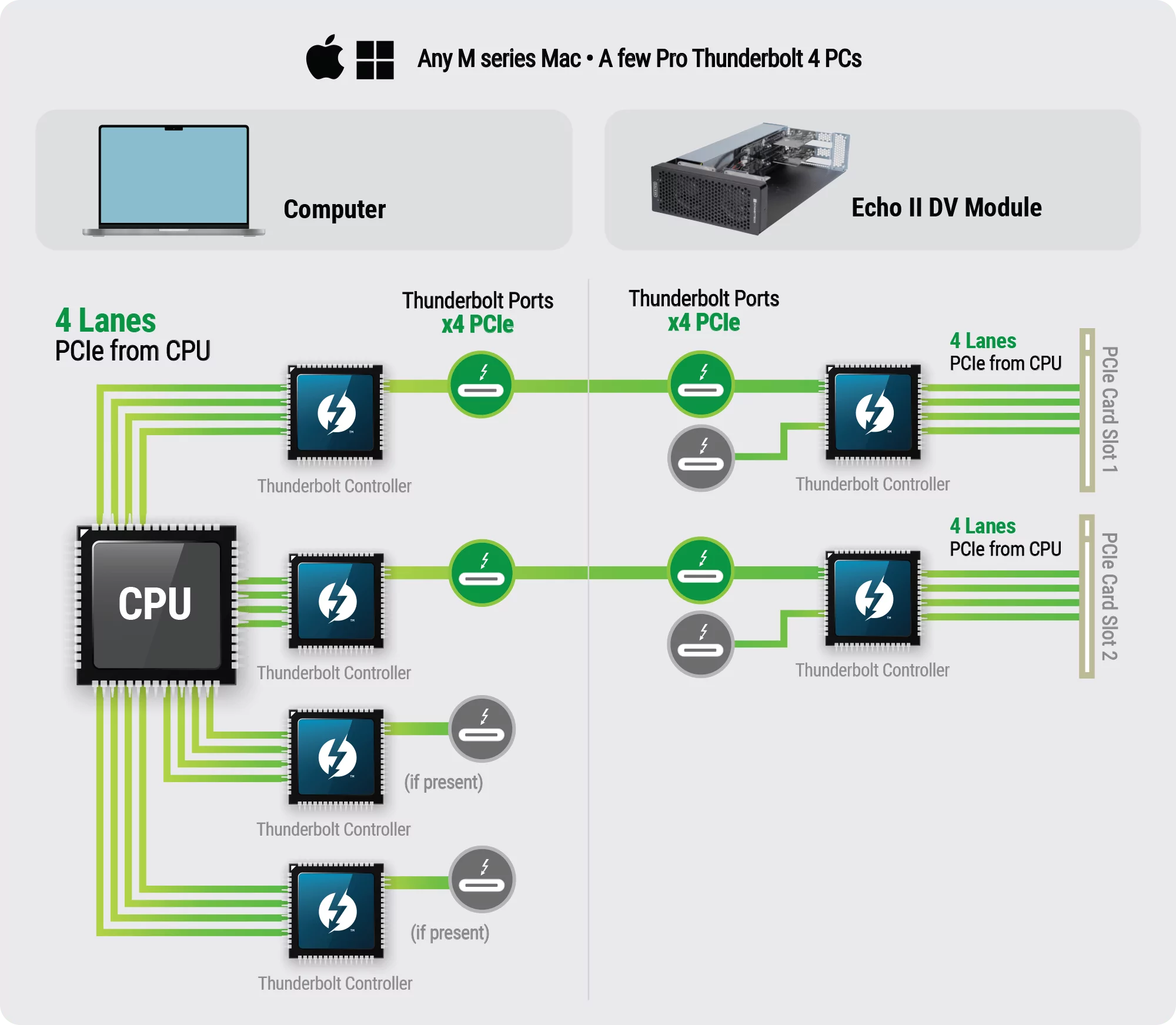

각 카드 슬롯에 대한 별도의 썬더볼트 인터페이스

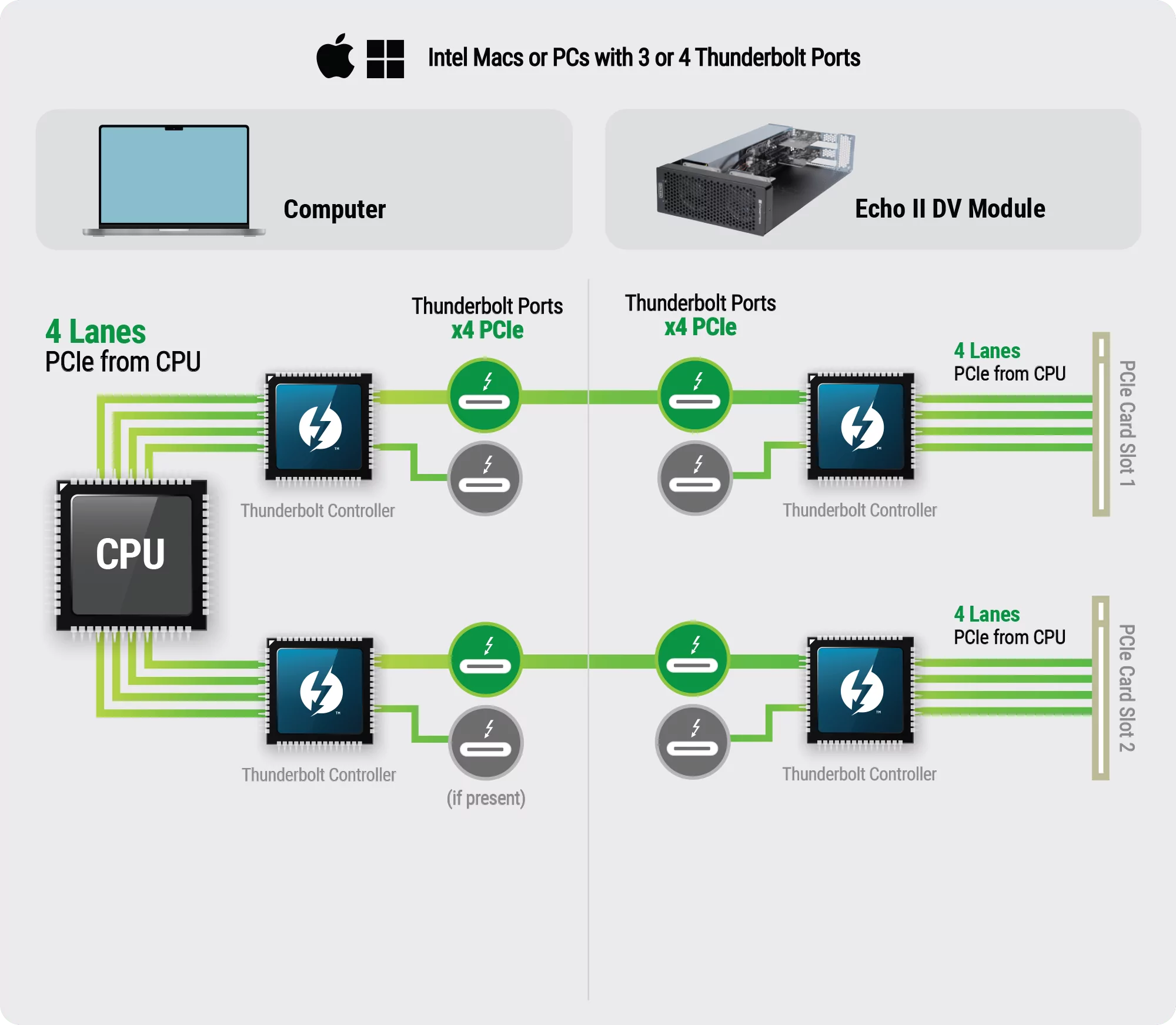

각 카드 슬롯마다 별도의 Thunderbolt 인터페이스를 채택한 Echo II DV는 독립적인 PCIe 대역폭을 가진 두 대의 컴퓨터 Thunderbolt 포트에 연결할 때 각 슬롯에 전체 PCIe 대역폭을 제공하도록 설계되었습니다. 두 개 이상의 Thunderbolt 포트에 독립적인 PCIe 대역폭이 있는 컴퓨터에는 모든 Apple 실리콘(M 시리즈) Mac과 3~4개의 Thunderbolt 포트가 있는 Intel Mac 또는 PC가 포함됩니다. (Thunderbolt 포트가 2개만 있는 일부 Pro PC 노트북은 독립적인 PCIe 대역폭을 지원합니다. 컴퓨터 사양을 확인하세요.) 두 개의 슬롯에 공유 대역폭만 제공하는 Thunderbolt 포트 간 PCIe 대역폭을 공유하는 컴퓨터에는 Thunderbolt 포트가 두 개만 있는 Intel Mac 또는 PC가 포함됩니다.

최고의 성능을 위한 듀얼 썬더볼트 포트 연결 옵션

두 개의 DV I/O 또는 기타 고대역폭 카드를 컴퓨터에 위치한 두 개의 Thunderbolt 포트에 직접 연결하여 각 카드에 전체 PCIe 대역폭을 제공합니다.

단일 썬더볼트 포트 연결 옵션

사용 가능한 썬더볼트 포트가 하나만 있는 컴퓨터에서도 작동하여

두 개의 카드를 지원합니다.

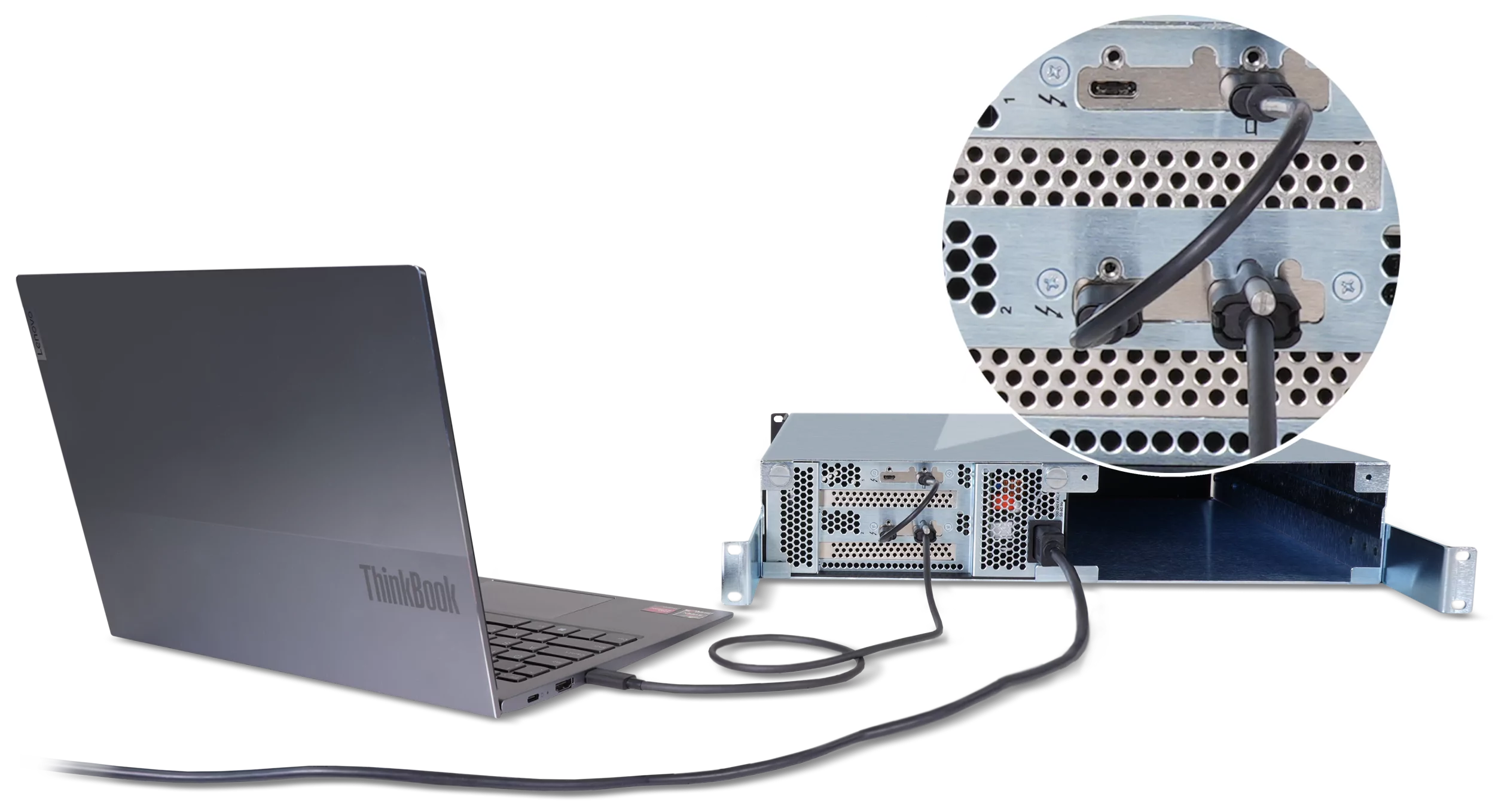

컴퓨터에 썬더볼트 포트가 하나만 있나요?

두 개의 썬더볼트 인터페이스를 데이지 체인으로 연결하여 하나의 썬더볼트 케이블로 두 개의 PCIe 카드를 연결하세요.

컴퓨터에 사용 가능한 Thunderbolt 포트가 하나만 있나요? 각 PCIe 카드 슬롯의 썬더볼트 인터페이스에는 두 개의 썬더볼트 포트가 포함되어 있으므로, 이 인터페이스를 데이지 체인으로 연결하여 하나의 썬더볼트 케이블로 Echo II DV 랙마운트를 컴퓨터에 연결할 수 있습니다.

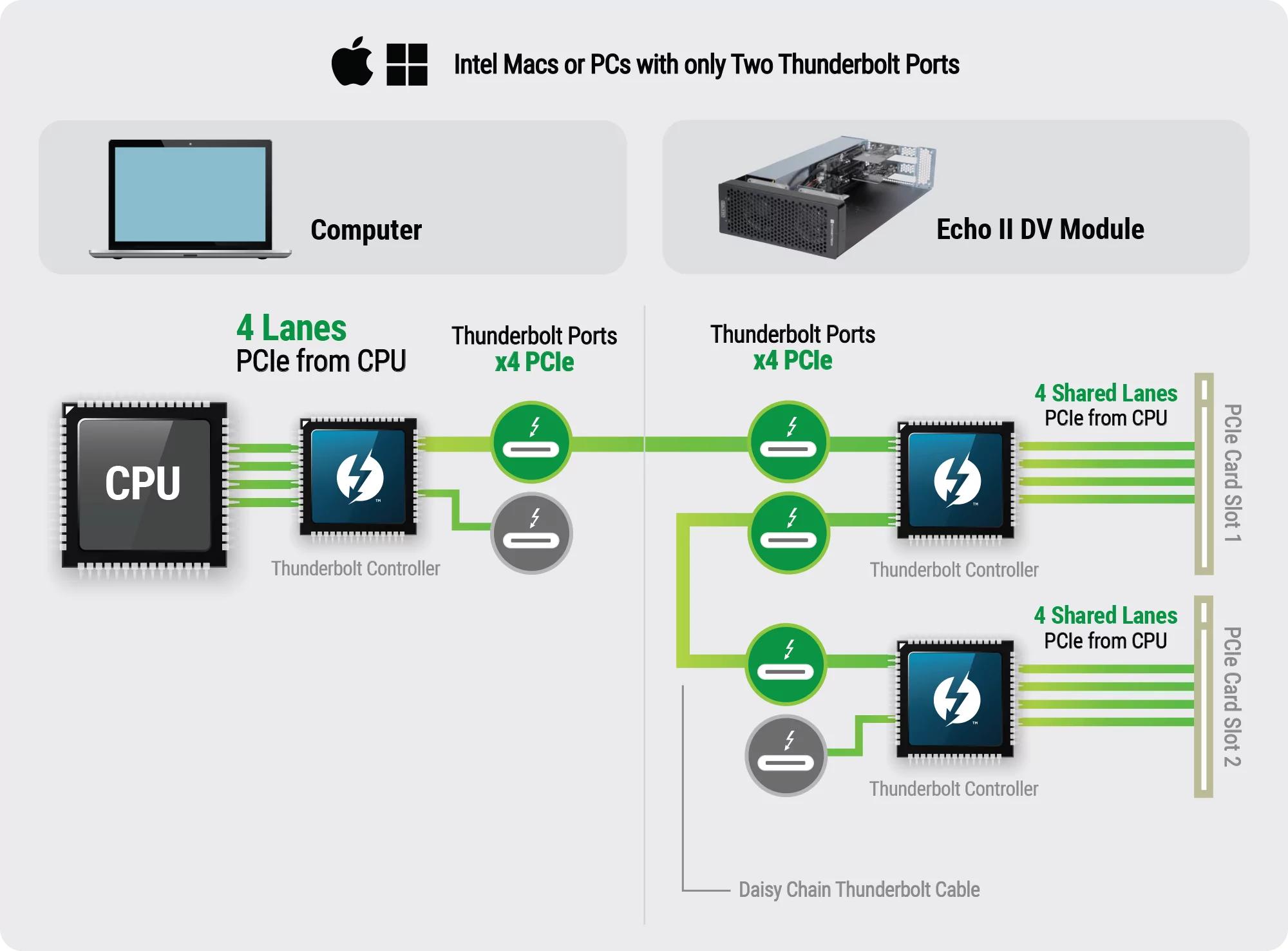

공유 대역폭

Thunderbolt 포트가 두 개만 있는 인텔 Mac 또는 PC와 공유 대역폭 공유

썬더볼트 연결



컴퓨터의 Thunderbol 포트 중 하나 또는 두 개에 연결하면 Echo II DV 랙마운트 시스템을 통해 최대 2개의 최대 높이, 단일 너비의 전문가용 PCIe 카드를 연결할 수 있습니다.

왜 썬더볼트 4가 아닌 썬더볼트 3인가?

Sonnet의 Thunderbolt-PCIe 카드 확장 시스템 라인은 최대 성능을 위해 Thunderbolt 3 기술을 사용합니다.

다양한 PCIe 카드 지원

모든 썬더볼트 호환, 단일 폭, 비 GPU 카드 지원.

Echo II DV 랙마운트는 비디오 캡처, 스트리밍 및 트랜스코딩, SSD 스토리지, 오디오 DSP, 10Gb 또는 25Gb 이더넷, SAS 또는 SATA 호스트 버스 어댑터 및 기타 특수한 유형의 시스템을 포함하여 사용 가능한 모든 Thunderbolt 호환, 단일 폭, 비 GPU PCIe 4.0, 3.1, 2.0 및 1.1 카드를 지원합니다.

염두에 두고 있는 카드가 있지만 호환되는지 확실하지 않나요? Thunderbolt 기술 요구 사항을 준수하고 특정 확장 시스템과의 적합성 및 전원 호환성별로 정리된 호환성 목록을 정리했습니다.

주요 특징

icon-added-connectivity

연결성 및 기능 추가

확장 슬롯이 없는 컴퓨터에 하나 또는 두 개의 Thunderbolt 케이블을 통해 두 개의 고성능 비-GPU PCIe 카드를 연결할 수 있습니다.

icon-dual-tb-interface

듀얼 썬더볼트 인터페이스

슬롯당 하나의 인터페이스가 설치된 각 카드에 전체 PCIe 대역폭을 지원하므로 동시에 최대 성능을 발휘할 수 있습니다.

icon-4-tb4-ports

4개의 썬더볼트 포트

두 개의 포트는 컴퓨터에 연결하여 성능을 극대화하고 보조 포트는 데이지 체인 방식의 Thunderbolt 인터페이스를 지원하여 단일 케이블로 컴퓨터에 연결할 수 있습니다.

icon-pcie-card

광범위한 PCIe 카드 호환성

길이와 높이에 관계없이 모든 Thunderbolt 호환, 단일 폭, 비 GPU 카드를 지원합니다.

icon-2-pcie-slots

PCIe 3.1 슬롯 2개

2개의 x16 슬롯은 2개의 전체 높이, 단일 너비 카드를 지원합니다.

icon_quiet

놀랍도록 조용한 소음

듀얼 온도 제어식 가변 속도 녹투아 팬이 17dBA로 자동으로 조용하게 카드를 냉각합니다.

icon_40gbps

40Gbps 썬더볼트 시스템

설치된 각 카드에 대해 전체 PCIe 대역폭을 지원합니다. 썬더볼트 4 대비 썬더볼트 3의 성능 이점에 대해 자세히 알아보세요.

icon-rugged-built

견고한 알루미늄 하우징

견고하고 안전한 보호 기능을 제공합니다.

icon-apple-m-series-cpu

Apple® M 시리즈 호환

M 시리즈 Mac을 지원합니다(호환 드라이버가 있는 PCIe 카드 사용 시).

icon-intel-mac-compatible

인텔® Mac 호환

썬더볼트 3 포트가 있는 인텔 Mac을 지원합니다.

icon-windows-logo_1

Windows 호환

Thunderbolt 4 또는 Thunderbolt 3 포트가 있는 Windows 컴퓨터를 지원합니다.

icon-linux-compatible

Linux 호환

Thunderbolt 4 또는 Thunderbolt 3 포트가 있는 Linux 컴퓨터를 지원합니다.

두 개의 PCIe 3.1 슬롯과 여유로운 전원 공급

Echo II DV 랙마운트는 2개의 x16 PCIe 슬롯을 갖추고 있어 다양한 카드를 지원할 수 있습니다. 전력 소모가 많은 카드를 지원하기 위해 범용 400W 전원 공급장치가 통합되어 있으며, 추가 전력이 필요한 AJA® Kona® 5, Blackmagic DeckLink 8K Pro, Bluefish444 Epoch 및 KRONOS SDI 카드, Avid Pro Tools | HDX 등 비 GPU 카드를 위한 듀얼 75W 보조 전원 커넥터(카드 슬롯당 하나씩)가 포함되어 있습니다. 전원 스위치 없이 설계된 Echo II DV는 연결된 컴퓨터에 따라 자동으로 전원이 켜지고 꺼지므로 장기적으로 에너지를 절약할 수 있습니다. 전원 스위치가 없으니 시스템 전원을 끄는 것을 잊을 수가 없습니다!

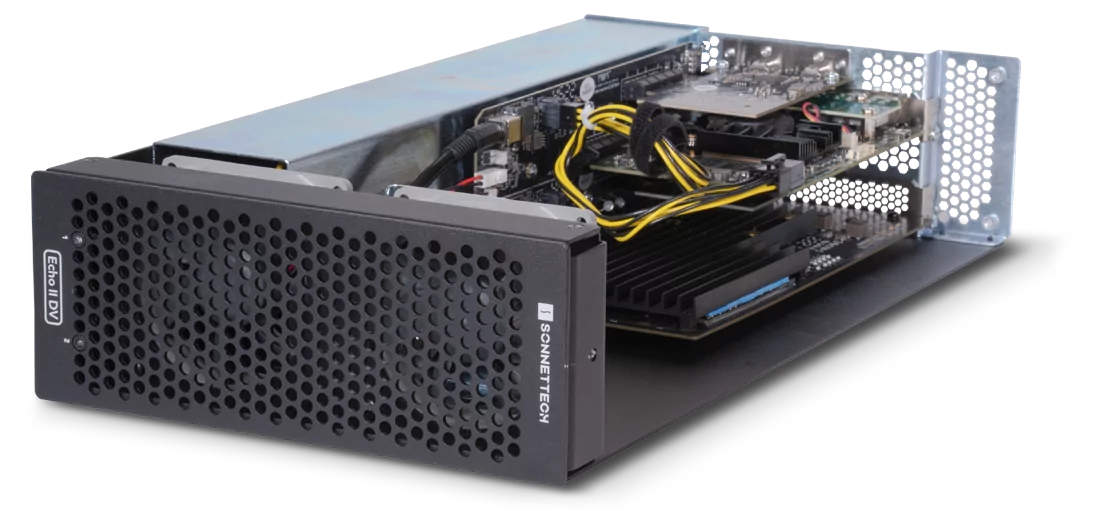

로우 프로파일 및 전체 높이 PCIe 카드 지원

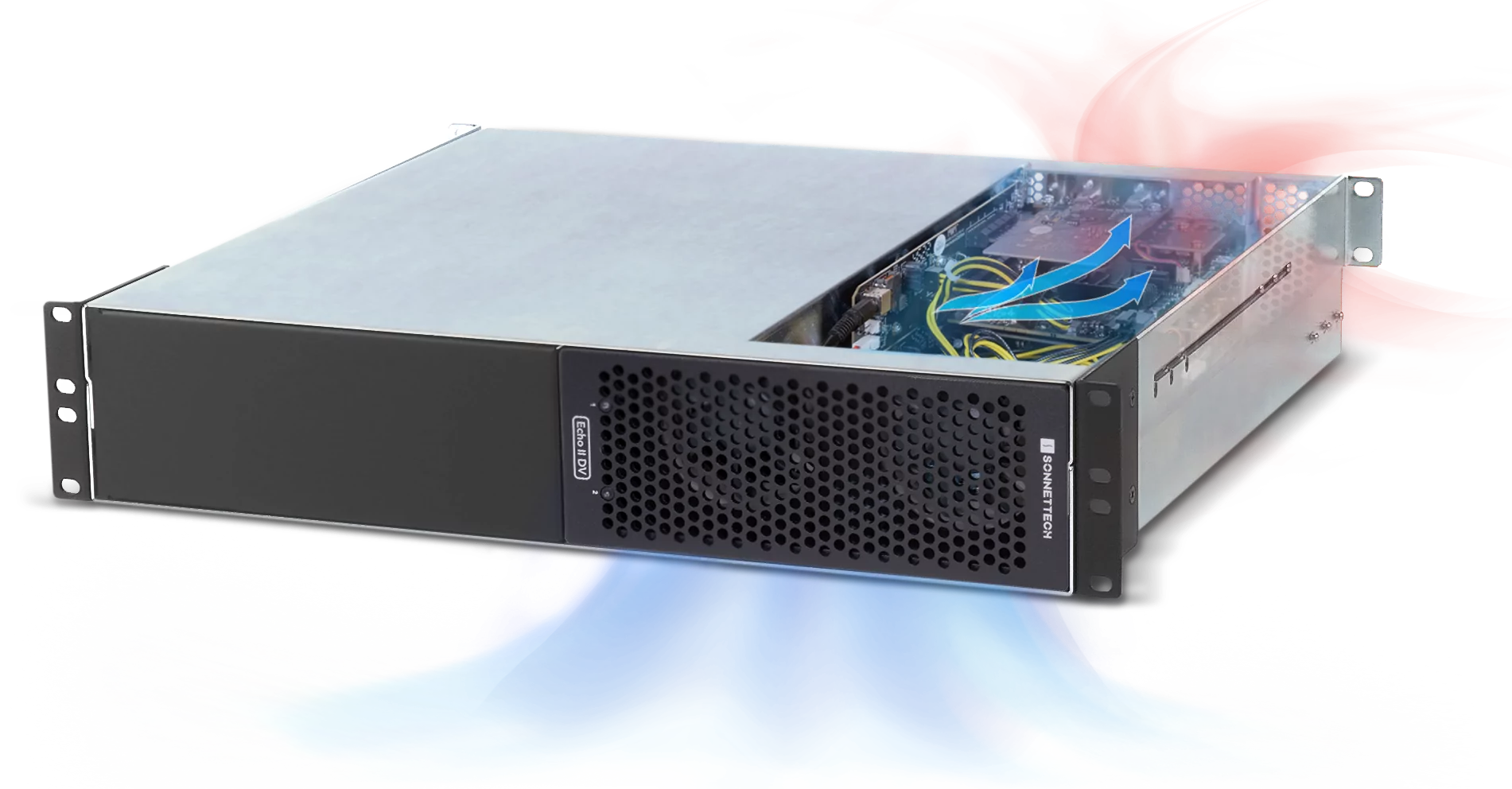

멋진 랙 마운트 확장을 위한 설계

Echo II DV 랙마운트는 2U 높이의 랙 공간에 장착할 수 있고 깊이가 16.5인치에 불과하여 다양한 모바일 랙, 카트, 랙 케이스는 물론 서버실에서도 사용하기에 이상적입니다. 인클로저는 견고한 강철로 제작되어 Echo II DV 모듈을 안전하게 장착하고 내부에 설치된 PCIe 카드를 보호하며, 랙의 어느 위치에 설치하든 냉각을 위한 최대 공기 흐름을 지원할 수 있도록 설계되었습니다.

Echo II DV 랙마운트는 가장 큰 비디오 I/O 및 오디오 트랜스코딩 카드부터 가장 작은 이더넷 NIC 및 USB 인터페이스 카드에 이르기까지 워크플로우에 필요한 PCIe 카드를 수용합니다.

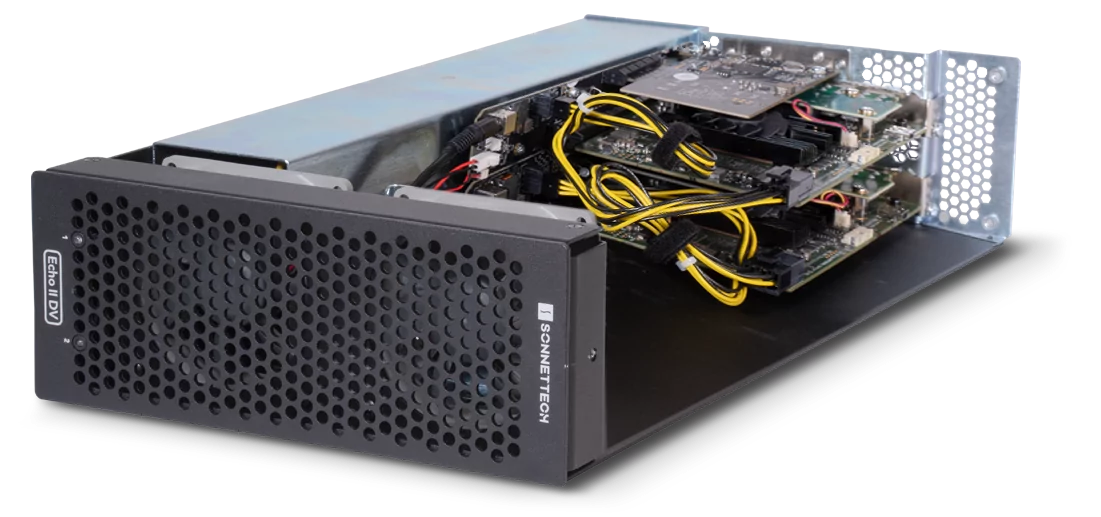

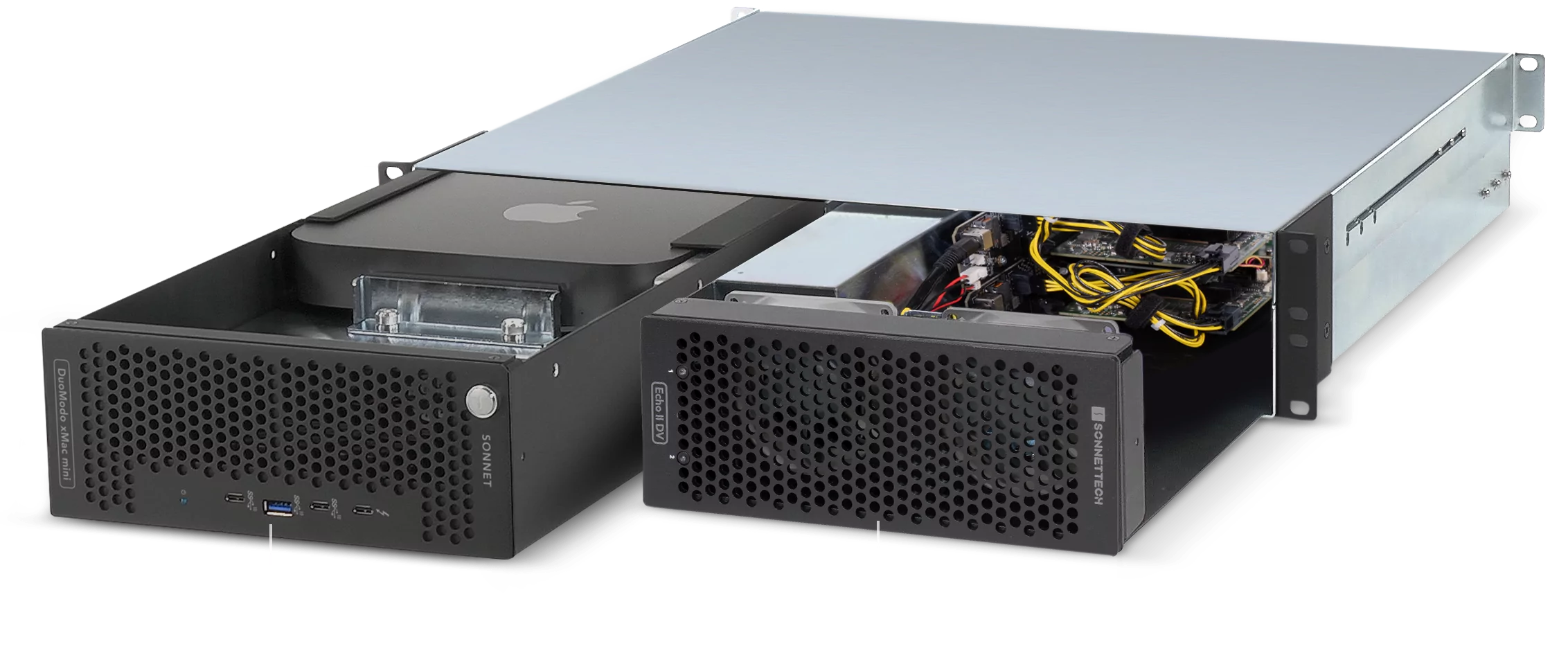

추가 공간, 추가 확장 가능성

Echo II DV 랙마운트의 핵심인 Echo II DV 모듈은 랙마운트 인클로저의 절반을 차지하므로 추가 Echo 모듈(및 Mac mini 장착 모듈/썬더볼트 독)을 위한 공간을 확보할 수 있습니다. 컴퓨터에 Mac Studio 및 M2 Pro Mac mini와 같은 4개의 Thunderbolt 버스가 있나요? Echo II DV 모듈을 추가하면 대역폭을 많이 사용하는 PCIe 카드 4개를 최대 성능으로 연결하여 컴퓨터의 잠재력을 최대한 활용할 수 있습니다. 대신 Echo III 모듈을 추가하면 하나의 Thunderbolt 케이블로 전체 높이, 전체 길이의 카드 3개를 연결할 수 있습니다. Mac mini를 랙에 고정해야 하나요? 2U 랙 공간에 미니를 장착하고 에코 II DV 모듈과 썬더볼트 스토리지 도크를 연결할 수 있는 듀오모도 xMac 미니 모듈을 고려해 보세요!

랙 고정

Echo II DV 랙마운트에는 조정 가능한 랙마운트 확장 레일이 포함되어 있어 2U 인클로저를 16~24인치 깊이의 다양한 랙에 안정적으로 설치할 수 있습니다.

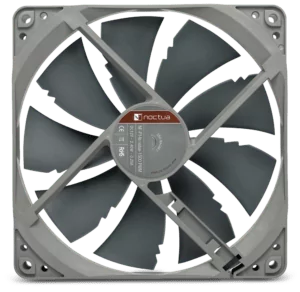

Dual Noctua Fans

매우 조용한 작동

Dual Noctua Fans

듀얼 Noctua 팬이 장착된 Echo II DV 랙마운트는 매우 조용하게 작동하도록 설계되어 소음에 민감한 환경에서도 편안하게 사용할 수 있습니다. 녹음 및 방송 스튜디오에서 사용하도록 규정된 20dBA보다 낮은 17.1dBA로 정격화된 이 팬은 소음 스펙트럼을 분산시켜 단일 주파수에서 영향을 최소화합니다. 소음 수준을 더욱 낮추기 위해 팬은 필요에 따라 자동으로 속도를 높이고 낮추는 온도 제어식이며, 인클로저는 설치된 카드의 공기 흐름을 최적화하여 시스템을 효과적이고 효율적으로 냉각하도록 설계되었습니다.

Comparative examples of noise levels source: iacacoustics.com

고성능을 위한 안전한 연결

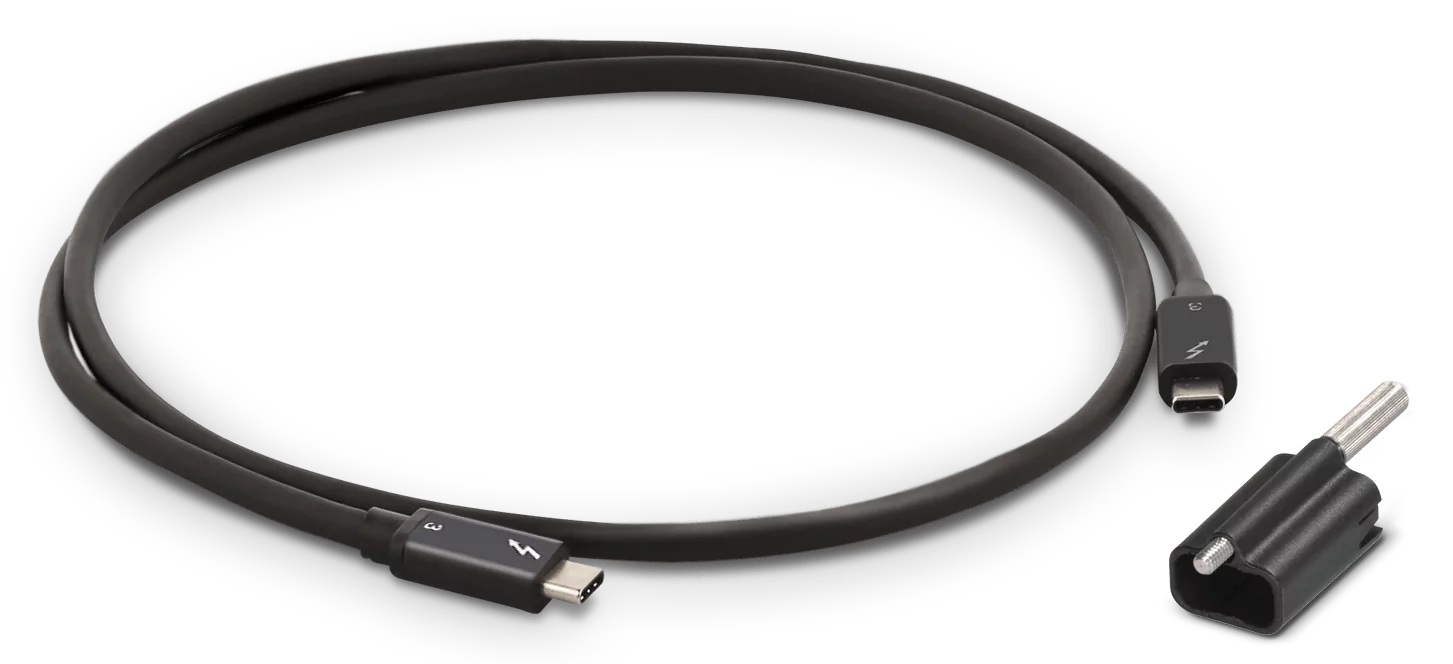

40Gbps Thunderbolt 케이블 및 ThunderLok 3 클립 포함

Sonnet에는 Thunderbolt의 전체 40Gbps 대역폭을 지원하며 Thunderbolt 4 및 Thunderbolt 3 컴퓨터와 완벽하게 호환되는 두 개의 Thunderbolt 케이블이 포함되어 있습니다. 또한 Sonnet은 실수로 케이블이 분리되는 것을 방지하는 ThunderLok™ 3 Thunderbolt 커넥터 고정 클립 2개를 제공합니다. 케이블의 한쪽 끝에 클립을 끼운 다음 커넥터를 연결하고 엄지 나사를 돌려 섀시에 고정하기만 하면 됩니다. 독특한 디자인 덕분에 ThunderLok은 케이블에 그대로 남아 있어 사용하지 않을 때 분실할 염려가 없습니다.

ThunderLok의 장점

Sonnet Thunderbolt 확장 시스템은 실수로 케이블이 분리되는 것을 방지하는 Sonnet ThunderLok 리테이너 클립을 고정하기 위한 나사산 장착 구멍이 있는 Thunderbolt 포트로 설계되었습니다.

멀리 떨어진 곳에서도 완전한 Thunderbolt 성능 확보



시끄러운 PCIe 카드 팬 때문에 소음에 민감한 환경에서 Echo II DV 랙마운트를 사용할 수 없거나 다른 공간에 고정해야 하는 경우, 섀시와 컴퓨터 사이에 약간의 공간을 확보해야 할 수도 있습니다. 문제 없습니다! 5미터에서 50미터 길이의 Thunderbolt 광 케이블(별도 판매)을 사용하면 필요한 곳에 장비를 배치하고 기능 손실 없이 연결할 수 있습니다. 이 얇고 가벼우며 견고한 광 케이블은 배선이 쉽고 구리 Thunderbolt 케이블과 동일한 고속 데이터 전송을 지원합니다.

현존하는 가장 빠른 외부 인터페이스



Echo II DV 랙마운트는 각 슬롯당 하나씩 최대 2880MB/s의 PCIe 대역폭을 제공하는 듀얼 40Gbps Thunderbolt 인터페이스가 있어 각 슬롯이 높은 프레임 속도로 4K 비디오 캡처 및 처리 카드, 오디오 DSP, 25GbE 및 듀얼 포트 10GbE 네트워크 카드를 최대 성능으로 지원할 수 있습니다.
cfexpressxqd-tb3-icon

4개의 40Gbps 썬더볼트 포트

두 개의 포트는 Thunderbolt 4 또는 Thunderbolt 3 컴퓨터에 연결하기 위해 예약되어 있으며(각 PCIe 슬롯당 하나씩), 나머지 두 포트는 데이지 체인 방식으로 각각 최대 5개의 Thunderbolt 주변 장치를 추가로 확장할 수 있습니다.

cfexpressxqd-usb3-icon

10Gbps USB 3.2 Gen 2 지원

10Gbps USB 3.2 Gen 2를 지원하므로 적절한 케이블이나 어댑터를 사용하여 보조 Thunderbolt 포트에 USB 장치를 연결할 수 있습니다.
cfexpressxqd-15w-power-icon2

15W의 전원 제공

추가 전원이 필요한 주변기기의 경우 각 보조 Thunderbolt 포트를 통해 버스 전원 장치에 15와트가 제공됩니다.

cfexpressxqd-display-icon

하나의 5K 60Hz 디스플레이 연결 지원

하나의 컴퓨터 Thunderbolt 포트의 활용도를 극대화하세요.

Thunderbolt 4 컴퓨터 및 Apple M 시리즈 Mac과 호환 가능

Echo II DV 랙마운트는 Apple M 시리즈 Mac을 포함한 Thunderbolt 4 컴퓨터와 완벽하게 호환됩니다. Sonnet 썬더볼트 확장 시스템은 잠재적 성능을 극대화하기 위해 썬더볼트 3 컨트롤러와 4레인의 PCIe(썬더볼트 4 주변기기에서는 사용할 수 없음)로 의도적으로 설계되었습니다. Thunderbolt 4에 비해 Thunderbolt 3의 성능 이점에 대해 자세히 알아보세요.

Compatible with Apple M series Macs

Complementary Echo II DV Products

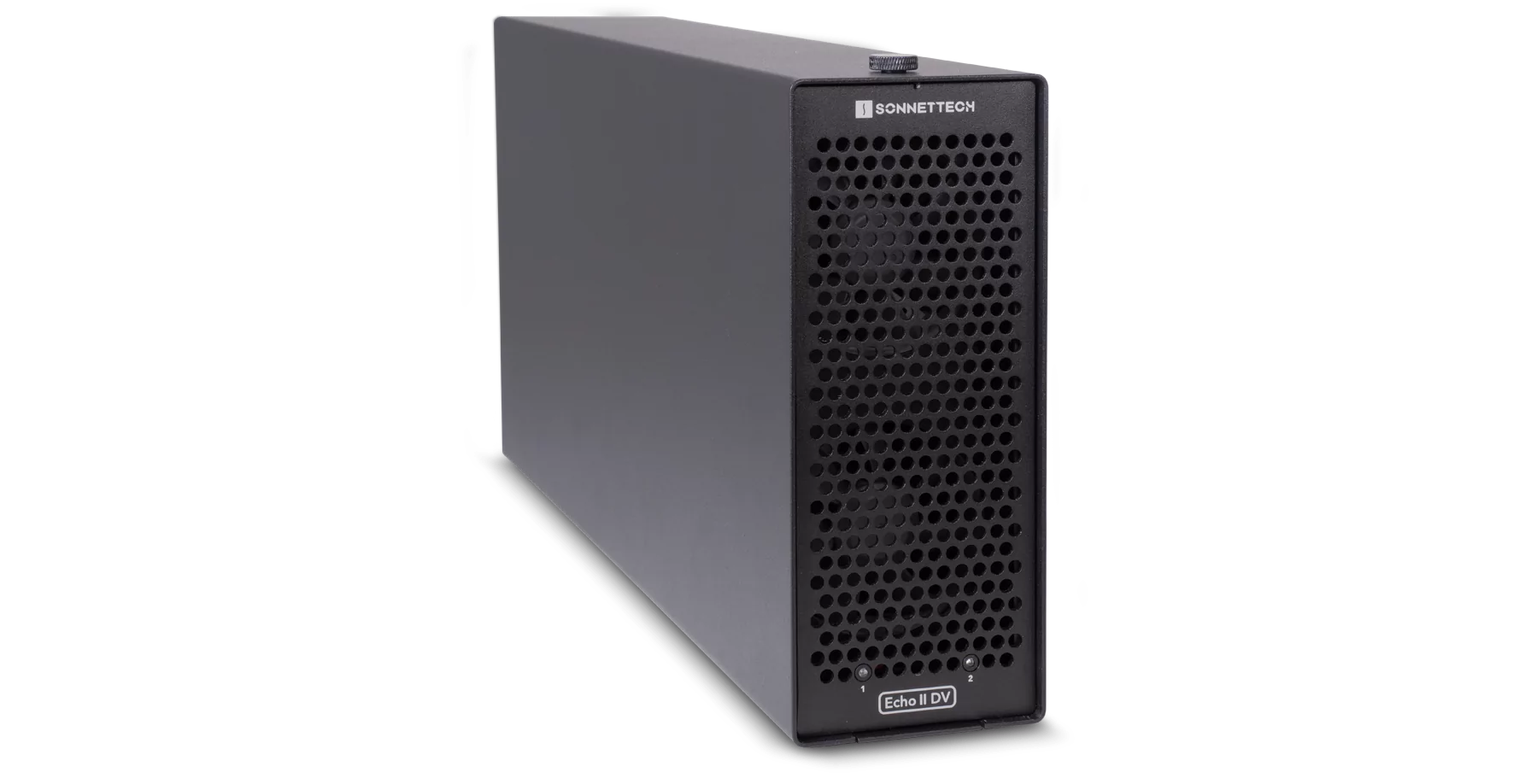

데스크톱 버전 사용 가능

워크플로우 요구 사항에 맞게 Echo II DV 랙마운트와 Echo II DV 데스크탑 중에서 선택하세요. Echo II DV 데스크탑은 견고하면서도 가벼운 알루미늄 외피로 싸여 있어 무게가 무겁지 않고 휴대할 수 있을 만큼 가벼우면서도 설치된 PCIe 카드를 안전하게 보호할 수 있을 만큼 견고합니다.

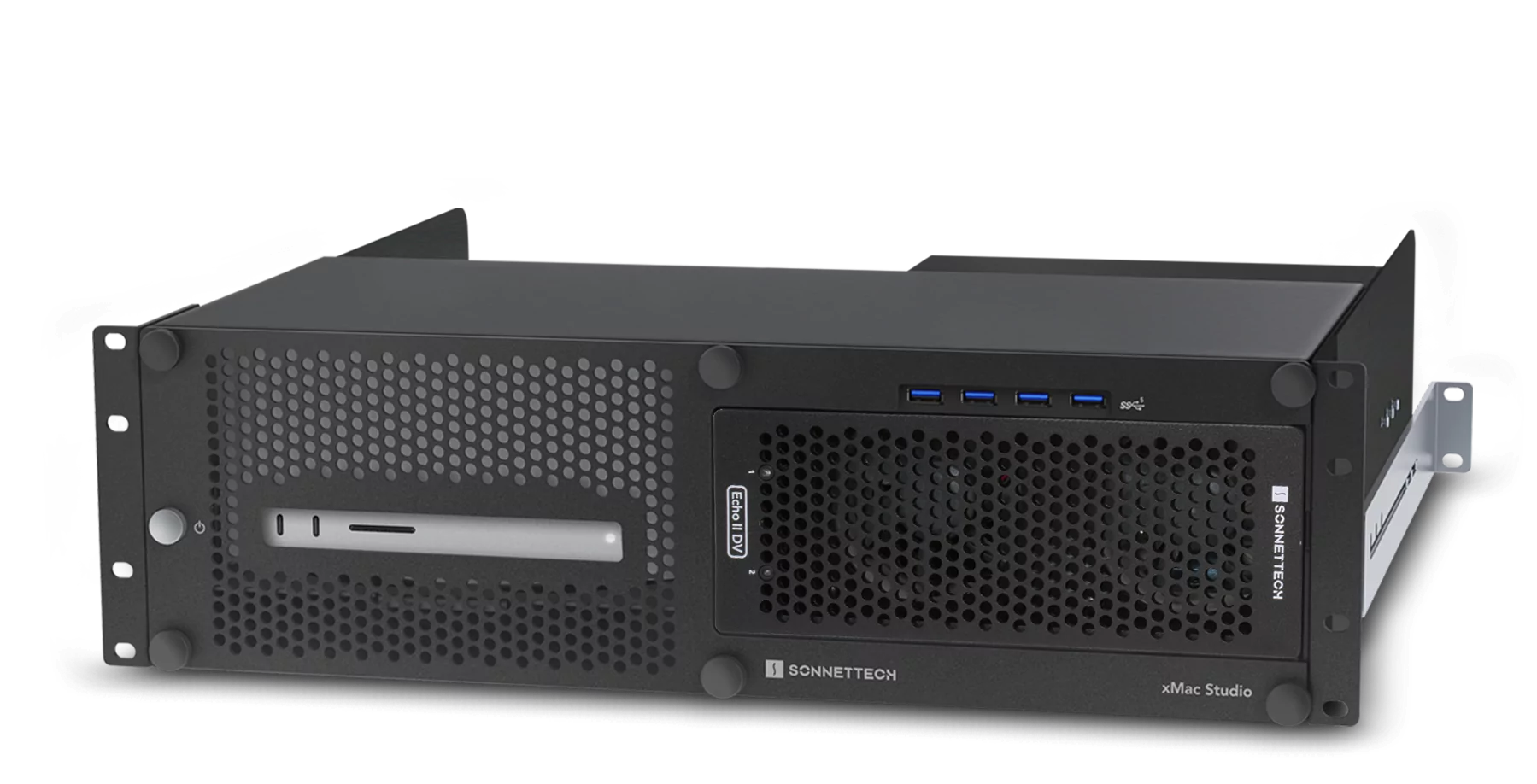

xMac Studio 컴패니언

Echo II DV 모듈은 Mac Studio 컴퓨터용 Thunderbolt-PCIe 카드 확장 시스템을 갖춘 Sonnet 3U 랙 마운트 인클로저인 xMac™ Studio의 일부로도 사용할 수 있습니다. Echo II DV 랙마운트와 xMac Studio/Echo II DV의 성능을 결합하여 대역폭을 많이 사용하는 PCIe 카드 4개를 Mac Studio에 연결하고 각 카드를 별도의 Thunderbolt 포트에 연결하여 각 카드의 대역폭을 최대화할 수 있습니다.

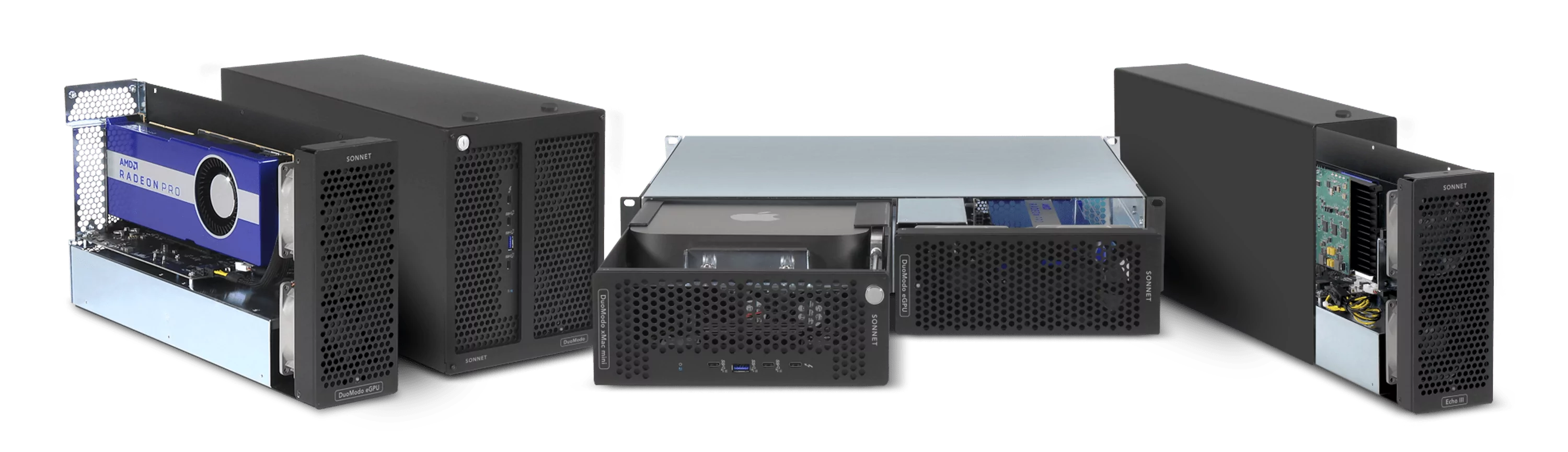

DuoModo 인클로저와 호환 가능

Echo II DV 모듈은 PCIe 카드용 교체 가능한 모듈, Mac mini 마운팅 시스템(통합 40Gbps Thunderbolt 스토리지 독 포함), 데스크탑 및 랙 마운트 인클로저로 구성된 DuoModo™ 모듈형 Thunderbolt 확장 시스템과 호환되므로 워크플로에 따라 모듈을 빠르고 쉽게 교체할 수 있습니다.
