KAIROS는 어떤 시스템인가요?
전통적인 스위처의 실시간 제어 능력에 IT 기반 소프트웨어의 유연성을 결합했습니다.
서로 다른 영상과 그래픽을
하나의 제작 환경으로.
KAIROS는 CPU와 GPU를 기반으로 비디오를 실시간 처리합니다. 카메라·컴퓨터·IP 영상 소스를 결합해 Scene과 Layer를 구성하고, 방송 화면부터 대형 LED 디스플레이까지 프로젝트에 맞게 출력합니다.

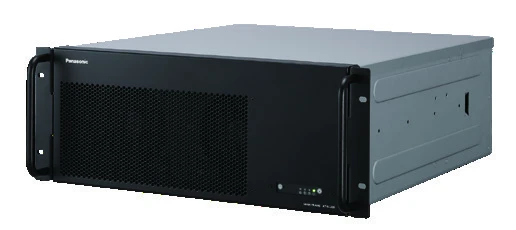

Kairos Core
실시간 영상 처리와 입출력을 담당하는 메인프레임

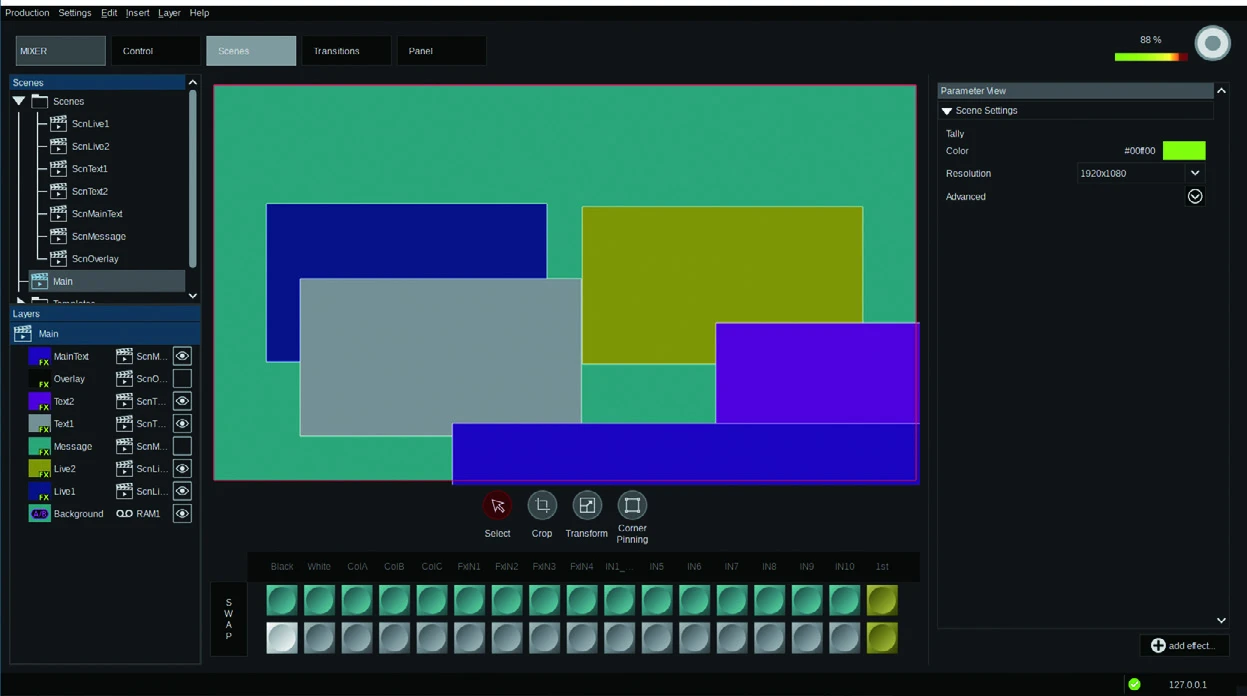

Kairos Creator
입출력·Scene·Layer 등을 구성하는 GUI 소프트웨어

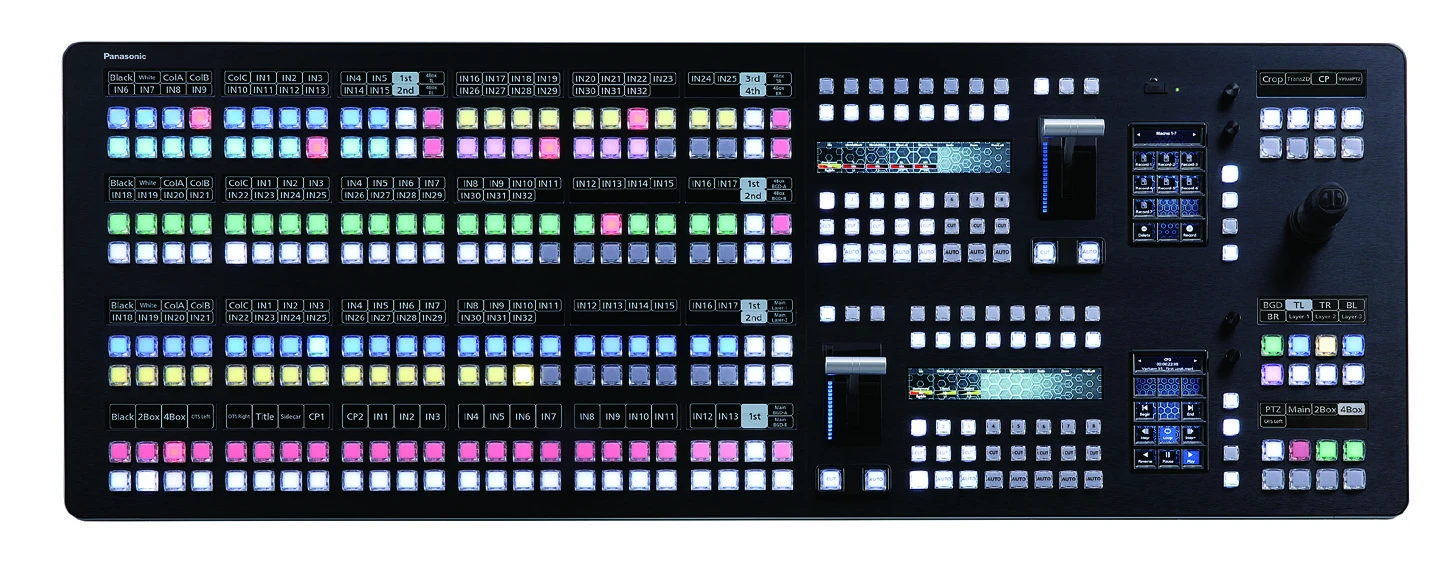

Kairos Control
실시간 제작 운영을 위한 선택형 물리 컨트롤 패널
기존 스위처와 무엇이 다른가요?
기존 시스템을 대체하는 것보다, 기존 제작 환경에서 하기 어려웠던 화면 구성을 가능하게 하는 데 초점을 맞춥니다.
정해진 구성에 맞춰 제작
4K · HD · IP→포맷 변환
필요한 경우→스위처
기준 포맷
- M/E·Key 수에 따른 구성 제약
- 시스템 포맷에 따른 변환 과정
- 비표준 LED 화면은 별도 처리 장비가 필요한 경우가 많음
목적에 맞게 자유롭게 구성
혼합 입력→KAIROS
Scene · Layer→방송·LED·IP
다양한 출력
- GPU 자원에 따른 유연한 Layer 합성
- 혼합 포맷 입력과 출력 형식별 제작
- 초광폭·세로 화면을 위한 Canvas 구성
실제 Scene·Layer 수는 고정된 수치가 아니라 GPU 가용 처리 능력에 따라 달라집니다. 모든 포맷이 변환 장비 없이 바로 연결되는 것은 아닙니다.
KAIROS의 4가지 핵심 기술
기술 용어보다는 실제 제작 현장에서 어떤 이점을 제공하는지 중심으로 살펴보세요.
자유로운 영상 합성
카메라, 자막, 로고, PIP와 그래픽을 필요한 만큼 배치하고 효과를 조정합니다.
기술 참고
실제 동시 처리 개수는 GPU 성능과 사용 자원에 따라 달라집니다.
SDI · HDMI · IP 통합
기존 SDI 제작 장비와 HDMI 장비, ST 2110 및 NDI·SRT 기반 영상 신호를 함께 활용합니다.
기술 참고
SDI·HDMI 연결에는 기본 포트나 옵션 보드, 외부 장비가 필요할 수 있습니다.
초광폭 · 세로형 화면
일반 방송 화면과 초광폭 LED, 세로 디스플레이 등 다양한 종횡비의 화면을 구성합니다.
기술 참고
Core 200 최대 32MP / Core 2000 최대 66MP Canvas.
분산 제작과 원격 제어
여러 운영자가 Kairos Creator 또는 컨트롤 패널을 이용해 제작 환경을 분담합니다.
기술 참고
원격 운영은 별도의 네트워크, 보안과 지연 조건 검토가 필요합니다.
16:9를 넘어서,
화면의 형태까지 자유롭게
Canvas는 여러 영상 소스를 배치하는 전체 화면 처리 영역입니다. 별도의 Resolution-Free는 지원되는 ST 2110·HDMI 입출력에서 최대 9.8MP 범위 내 비표준 해상도를 설정하는 기능입니다.
KAIROS, 다양한 현장에서 작동하다
방송 스튜디오에서 공연장·경기장, IP 기반 원격 제작까지 다양한 구성으로 확장합니다.
방송 스튜디오
다양한 카메라 소스와 자막·그래픽을 Scene으로 구성해 프로그램 방송과 스트리밍에 활용합니다.
INPUT → SCENE → OUTPUT
공연장 · 대형 LED 월
메인 LED와 보조 디스플레이에 서로 다른 화면 구성을 제공하고, 현장 영상과 콘텐츠를 자유롭게 합성합니다.
INPUT → SCENE → OUTPUT
스포츠 · 원격 프로덕션
경기장 영상과 방송 제작을 통합하고, ST 2110 등 IP 인프라와 원격 제작 자원을 연계합니다.
INPUT → SCENE → OUTPUT※ 위 이미지는 적용 분야를 이해하기 위한 연출 이미지이며, 특정 현장에 KAIROS가 실제 설치되었다는 의미는 아닙니다.
프로젝트 규모에 맞는 KAIROS Core
중급형 Core 200부터 고성능 Core 2000까지, 주요 입출력 구조와 영상 처리 규모에 따라 선택합니다.
AT-KC200L1
SDI 중심의 방송 제작HD SDI 24입력 / 12출력 기본 탑재. 기존 방송 제작 환경에 도입하기 적합한 구성.
사양 비교 보기AT-KC200X1
유연한 하이브리드 제작SDI·HDMI 확장 보드와 ST 2110을 프로젝트에 맞게 조합하는 Core 200.
사양 비교 보기
AT-KC2000X1
고성능 영상 합성최대 66MP Canvas와 다채널 SDI·HDMI 확장 구성을 활용하는 고성능 모델.
사양 비교 보기AT-KC2000S2
대규모 IP 프로덕션4개의 100GbE QSFP28 포트와 ST 2022-7 이중화에 강점을 갖춘 모델.
사양 비교 보기위 구분은 DVNEST의 권장 용도입니다. 옵션 보드·스위치·동기 시스템 구성에 따라 실제 지원 입출력 채널 수가 달라집니다. 제품 이미지는 제조사 제공 Core 200·Core 2000 제품군 참고 이미지입니다.
모델별 핵심 사양 한눈에 보기
구매 전 가장 중요한 입출력 채널 수와 Canvas 규모를 중심으로 비교했습니다.
| 비교 항목 | KC200L1 | KC200X1 | KC2000X1 | KC2000S2 |
|---|---|---|---|---|
| SDI HD 최대 입/출력* | 32 / 16 | 32 / 16 | 32 / 16 | 16 / 8 |
| ST 2110 3G 입/출력** | 32 / 40 | 32 / 40 | 32 / 40 | 64 / 40 |
| ST 2110 4K 입/출력** | 8 / 10 | 8 / 10 | 8 / 10 | 16 / 10 |
| HDMI 최대 입력 또는 출력* | 8 | 16 | 16 | 8 |
| NDI High Bandwidth HD | 2 / 2 | 2 / 2 | 2 / 2 | 2 / 2 |
| 스트리밍 HD 입/출력*** | 8 / 2 | 8 / 2 | 16 / 4 | 16 / 4 |
| Canvas 처리 규모 | 32MP | 32MP | 66MP | 66MP |
| 100GbE QSFP28 | 별도 확인 | 2 | 2 | 4 |
* SDI·HDMI 최대값은 옵션 보드 최대 장착 시 수치이며 동시 최대 구성은 아닙니다. KC200L1은 SDI HD 24/12 기본 탑재, 추가 보드로 32/16 확장 가능합니다. ** KC200L1의 ST 2110 기능은 공급사와 지원 조건 확인이 필요합니다. *** 스트리밍 수치는 SRT/RTP/RTMP/RTSP 계열이며 RTSP는 입력만 지원합니다. 지원 포맷·보드 슬롯·QSFP 포트·PTP 및 ST 2022-7 이중화 구성에 따라 실제 동시 입출력 수가 달라질 수 있습니다.
필요한 기능만 조합하는 시스템 설계
영상 처리 본체와 입출력 보드, 네트워크 및 제어 장비를 프로젝트 목적에 맞게 구성합니다.
SDI 방송 제작
기존 SDI 카메라 활용
하이브리드 이벤트
SDI + HDMI + IP 혼합
대형 IP 제작
ST 2110·PTP·이중화 네트워크
설정은 Creator에서,
실시간 조작은 Control에서.
전용 컨트롤 패널은 선택 구성입니다. MultiViewer, 미디어 플레이어, 매크로, 지원되는 PTZ 제어, 옵션형 오디오 믹서 및 Multi-Core 제어도 활용할 수 있습니다.
자주 묻는 질문과 기술자료
처음 검토하는 분부터 실제 시스템 설계 담당자까지 필요한 정보를 확인할 수 있습니다.
자주 묻는 질문
일반적인 비디오 스위처와 어떤 점이 다른가요?
GPU 기반 Scene/Layer 처리로 기존 M/E·Key 고정 수량에 얽매이지 않고 화면을 구성합니다. 다만 실제 처리 규모는 GPU 자원에 따라 달라집니다.
현재 사용 중인 SDI 카메라를 사용할 수 있나요?
네. KC200L1은 SDI 포트를 기본 탑재하며, 다른 모델은 SDI I/O 보드 옵션으로 구성할 수 있습니다.
HDMI 입력·출력도 지원하나요?
네. AT-KC20M2 HDMI 입력 보드 및 AT-KC20M3 HDMI 출력 보드를 이용할 수 있습니다. 보드 장착 수와 슬롯 제한을 반드시 확인해야 합니다.
NDI 카메라를 여러 대 직접 받을 수 있나요?
공식 사양상 KAIROS의 NDI High Bandwidth는 HD 2입력/2출력입니다. 더 많은 NDI 소스가 필요하면 변환/라우팅 설계를 병행해야 합니다.
SRT를 이용해 인터넷 원격 영상을 받을 수 있나요?
네. SRT 등 스트리밍 프로토콜을 지원하지만 프로토콜별 HD 채널 수와 네트워크 품질 및 지연 조건을 확인해야 합니다.
실제 장비 없이 사용법을 익힐 수 있나요?
Kairos Emulator로 일부 기능을 오프라인에서 학습할 수 있습니다. 실장비에서 제공되는 모든 기능을 그대로 구현하지는 않습니다.
우리 현장에 맞는
KAIROS는 무엇일까요?
카메라 수, SDI·HDMI·IP 입력, LED 화면 비율과 네트워크 조건까지. DVNEST가 프로젝트 요구사항을 분석해 적합한 Core와 확장 옵션, 시스템 구성을 제안합니다.
- 카메라 종류 및 동시 입력 수량
- HD / 4K, 프레임레이트
- 방송·스트리밍·LED 출력 목적
- SDI / HDMI / ST 2110 네트워크 환경
- 구축 일정과 현장 운영 방식
